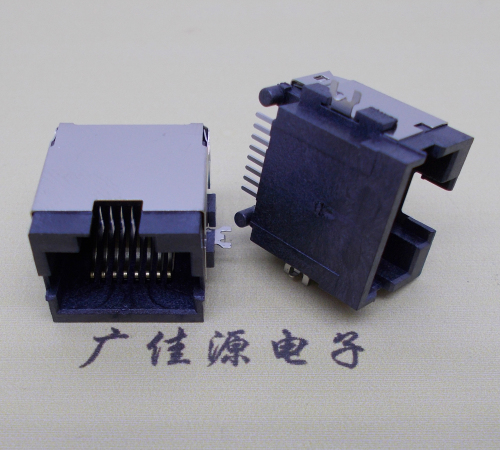

产品名称：空间重构守护反向RJ45沉板八毫米SMT屏蔽设计

产品型号：RJ45网口

产品简介：

在电子设备向轻薄化与高集成度不断迈进的今天，硬件工程师在PCB布局中面临的挑战日益复杂。每一毫米的空间都需要精打细算，每一个接口的选择都关乎最终产品的厚度表现与信号质量。当您面对刀片式服务器、超薄网络交换机或高密度工业控制主板的开发任务时，反向RJ45沉板八毫米SMT屏蔽设计以其独特的结构创新与可靠的电磁防护能力，正成为解决空间与性能双重难题的理想方案。这款产品将反向沉板的空间重构优势与全铜屏蔽的电磁守护能力融为一体，为各类对厚度有严苛要求且需要稳定高速传输的高端应用提供了完美的网络接入解决方案。

上一产品：恰到好处薄RJ45沉板式5.5连接器深度解析
下一产品：没有了

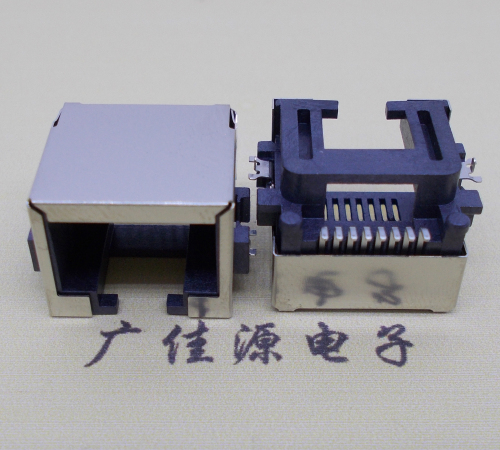

反向沉板设计的核心价值在于对传统网络接口占用空间的彻底重构。与常规的立式或卧式RJ45不同，这款连接器采用反向结构，将金属端口面朝下，整体主体沉入PCB板上预先铣好的型腔之内，端子焊接面则朝上并通过SMT工艺完成与主板的连接。八毫米的端子高度精确设定了信号触点从焊盘到接触面的路径长度，使得网络接口的最高点可以与PCB板表面基本齐平甚至更低，从而将传统RJ45接口所占用的垂直空间完全隐藏在设备内部。这一设计直接消除了网线水晶头本身高度对设备厚度的绝大部分影响，为刀片式服务器、超薄交换机、多功能一体机主板及各类对接口凸起高度有严格限制的应用场景，释放了前所未有的布局自由度。

屏蔽设计是这款产品在电磁防护与信号完整性方面的核心技术保障。全铜质外壳采用黄铜或磷青铜经精密冲压成型，表面镀镍处理，构成连续低阻抗的电磁屏蔽体。这一屏蔽结构能极其有效地抑制高速差分信号产生的辐射噪声，并阻止外部干扰侵入信号传输通道，这是实现稳定千兆乃至万兆以太网传输的物理基石。铜壳本身必须与PCB的接地层实现多点低阻抗连接，形成完整的法拉第笼，这要求PCB设计时在沉槽区域周围规划密集的接地过孔阵列，以确保最佳的电磁防护效果。在反向沉板结构中，信号从PCB内层走线通过过孔上翻至表面的SMT焊盘，再经由八毫米长的簧片端子下行至与水晶头的接触点，这一路径要求对过孔尺寸及端子阻抗进行精密协同设计，以确保整体通道满足严格的插入损耗与回波损耗规范。

从电气性能与信号完整性的角度审视，反向RJ45沉板八毫米SMT屏蔽设计在纤薄的外表下依然保持着可靠的性能内核。八根信号簧片采用高性能磷青铜材质，接触区镀以厚金，确保在反复插拔后依然保持低接触电阻与稳定的信号传输质量。电气性能方面，接触电阻通常控制在二十毫欧姆以内，绝缘电阻高达五百兆欧以上，耐压强度可达交流一千伏，额定电流支持一点五安培，这些关键参数为设备的长期稳定运行提供了坚实保障。连接器主体选用耐高温的LCP液晶聚合物，符合UL94V-0阻燃等级，能够承受高达二百六十摄氏度的回流焊温度而不发生形变，工作温度范围可覆盖零下四十摄氏度至零上八十五摄氏度的宽温区间，无论是工业高温环境还是户外严寒条件都能从容应对。

在机械性能与工艺适配方面，反向RJ45沉板八毫米SMT屏蔽设计同样表现出色。产品支持高达七百五十次至一千五百次以上的插拔循环，插入力与拔出力均控制在合理范围内，确保长期使用的可靠性与舒适的操作手感。SMT表面贴装工艺的采用使这款连接器能够完美适配现代高速自动化生产线，满足无铅回流焊的制程要求。关键的沉板装配要求PCB上的沉槽深度、连接器本体高度及端子露出长度的公差必须被控制在极窄的范围内，通常需要连接器供应商与PCB制造商进行深度协同。SMT贴装时，可能需要专用治具或载板来确保组件在回流焊炉中不发生偏移。包装方式可根据生产规模灵活选择卷带包装或托盘包装，适配不同型号的自动贴片机，满足从样品试制到大规模量产的各种需求。

对于从事高密度网络设备开发与采购的专业人士而言，选用此款连接器需要一套全新的设计方法学。在系统架构阶段，就应利用其节省垂直空间的优势，规划更紧凑的板卡堆叠或更薄的产品厚度。PCB设计是成功的关键：必须在沉槽区域周围规划密集的接地过孔阵列，确保铜壳与主板接地层形成多点低阻抗连接；从沉槽内SMT焊盘扇出的高速差分线，其过孔设计及在内层的走线需作为重点进行信号完整性仿真。结构设计需确保设备外壳为反向沉板的端口开口提供精准对位和足够的结构强度支撑。在采购与供应链质量管控环节，需重点审核供应商的精密冲压模具能力与电镀工艺一致性，要求提供基于IEEE 802.3标准的完整信道测试报告，证明其在百兆、千兆乃至更高速率下的性能达标。插拔寿命测试、振动测试以及板级剪切力测试同样至关重要，以评估连接器与PCB的结合强度。

当您搜索反向RJ45沉板八毫米SMT屏蔽设计时，您所寻找的不仅是一个网络接口，更是一种能够突破空间限制、确保信号质量、助力产品在市场竞争中以综合优势取胜的技术选择。所有产品均符合RoHS环保标准与REACH法规要求，电气性能经过严格测试，确保各项参数表现优异。如需试样或进一步了解技术细节与PCB布局建议，请与我们联系，获取完整的规格书与设计指导，共同打造性能卓越、薄而强劲的网络通信设备。
