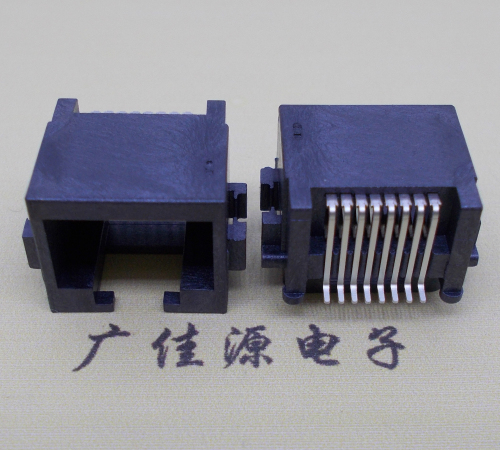

| 产品名称：薄无止境RJ45沉板SMT8.6全塑式连接器的空间革命 |
| 产品型号：RJ45网口 |
| 产品简介： |
| 在电子设备不断追求极致轻薄化与高集成度的今天，每一毫米的内部空间都变得弥足珍贵。硬件工程师在布局设计时常常面临这样的困境：传统立式RJ45网络接口的高度成为制约产品厚度缩减的瓶颈，而如何在有限的空间内同时满足网络连接功能、成本控制与生产效率的多重需求，更是一场精妙的平衡艺术。RJ45沉板SMT8.6全塑式连接器正是为解决这一难题而生，它以创新的沉板结构与精简的全塑设计，重新定义了网络接口在印制电路板上的存在方式，为超薄设备与高密度集成应用开辟了全新的可能性。 |
上一产品：简约而不简单RJ45网口SMT无灯无弹连接器的纯粹之选
下一产品：完美平衡沉板RJ45 8拼端子SMT铜材质连接器深度解析 |
|
|
|
|
沉板设计的核心魅力在于对空间利用的彻底重构。与传统的立式或卧式RJ45不同，这款连接器采用反向沉板结构，将端口面朝下，整体主体沉入PCB板上预先铣好的型腔之内，使得连接器在板面上的投影高度仅剩8.6毫米，而这一高度正是产品整体厚度得以压缩的关键。当连接器的主体隐藏于板面之下，设备的外壳可以更加流畅贴合，无需为网络接口预留凸起空间，这对于刀片式服务器、超薄交换机、工业控制主板、高清网络播放器以及各类对内部空间锱铢必较的便携设备而言，意味着设计自由度的极大提升。8.6毫米的精确高度经过精密计算，既确保与标准网线水晶头的可靠配合，又将沉板深度与信号完整性之间的平衡把握得恰到好处。
全塑式结构则是这款产品在成本控制与工艺优化方面的智慧之选。它摒弃了传统RJ45常见的金属屏蔽外壳，采用高性能工程塑料一体化注塑成型，这种设计思路的转变带来了多重优势。首先，物料成本的显著降低使得在大规模应用中能够实现更优的性价比，特别适用于对电磁屏蔽要求可通过PCB设计弥补、而对成本敏感的项目。其次，全塑结构完全避免了因金属外壳接地不良可能引发的共模噪声问题，在某些高频应用中反而展现出更稳定的信号特性。更重要的是，全塑式设计配合SMT工艺，使其能够完美适配高速自动化生产线，满足无铅回流焊的严苛温度要求，大幅提升生产效率与焊接一致性。LCP液晶聚合物或PBT等高性能塑胶材料的选用，确保了连接器在260摄氏度高温下依然保持尺寸稳定，符合UL94V-0阻燃等级，工作温度范围可覆盖零下40摄氏度至零上85摄氏度的宽温区间，无论是工业高温环境还是户外严寒条件都能从容应对。
从电气性能与信号完整性的角度深入审视，舍弃金属外壳并不意味着对信号传输的妥协。八根关键信号端子的设计是这款连接器的技术核心，它们采用高弹性磷青铜材质，接触区根据应用需求提供不同厚度的镀金层选择，确保在反复插拔后依然保持低接触电阻与稳定的信号质量。端子在塑胶体内的精密布局实现了严格的阻抗控制，约100欧姆的差分阻抗设计有效匹配千兆以太网的传输要求，减少回波损耗与串扰干扰。对于电磁兼容性能，优秀的PCB设计能够完美补偿无金属外壳的不足。在连接器投影区域下方布置完整的接地层，从端子焊盘引出的差分走线严格遵循等长等距与阻抗控制规则，并在连接器周围布设密集的接地过孔形成局部屏蔽腔体，这些设计手法能够构建出可靠的信号传输环境，满足FCC与CE等国际认证的要求。绝缘电阻不低于500兆欧，耐压强度可达交流1000伏，接触电阻控制在40毫欧以内，额定电流支持1.5安培，这些关键参数为设备的长期稳定运行提供了坚实保障。
结构设计的精妙之处还体现在SMT贴装的可靠性保障上。带柱设计是这款连接器适应自动化生产的关键细节，精密的定位柱在贴片前插入印制电路板对应的非金属化孔中，能有效防止在回流焊过程中因焊锡表面张力导致连接器漂移或倾斜，确保八组端子焊点与电路板焊盘的精准对位。端子焊接尾端的共面度被严格控制，以保证一次焊接良率达到理想水平，降低返修成本。包装方式可根据生产规模灵活选择卷带包装或托盘包装，适配不同型号的自动贴片机，满足从样品试制到大规模量产的各种需求。
对于正在从事超薄交换机设计、工业控制主板开发、网络电视盒制造、智能家居网关研发以及各类空间受限网络终端设备的工程师与采购专员而言，RJ45沉板SMT8.6全塑式连接器是值得纳入选型库的创新方案。它将空间利用、成本控制与可靠的千兆网络接入能力融为一体，特别适用于对设备厚度有极致追求、对物料成本有严格预算且具备良好PCB设计能力的应用场景。当您搜索RJ45沉板SMT8.6全塑式时，您所寻找的不仅是一个网络接口，更是一种能够突破空间限制、助力产品在市场竞争中以薄取胜的技术选择。所有产品均符合RoHS环保标准与REACH法规要求，电气性能经过严格测试，确保在百兆与千兆频率下各项参数表现优异。如需试样或进一步了解技术细节与PCB布局建议，请与我们联系，获取完整的规格书与设计指导，共同打造薄而强劲的网络通信设备。
|
|
