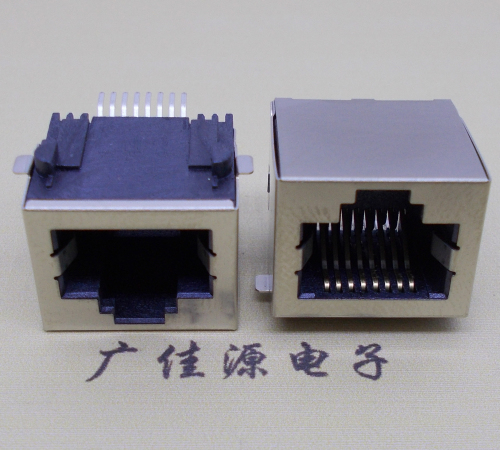

| 产品名称：简约而不简单RJ45网口SMT无灯无弹连接器的纯粹之选 |
| 产品型号：RJ45网口 |
| 产品简介： |
| 在电子设备设计与制造的广阔世界里，每一个元器件的取舍都蕴含着工程师对产品定位与成本效益的深刻思考。当您正在寻找一款能够满足基本网络连接需求、同时实现成本优化与生产高效的接口方案时，RJ45网口SMT无灯无弹连接器以其纯粹的设计理念与可靠的性能表现，正成为众多工业控制、网络通信及消费电子产品的理想选择。这款产品去繁就简，专注于网络连接的本质功能，为各类空间受限、成本敏感或特定布局要求的应用场景提供了恰到好处的解决方案。 |
上一产品：全塑式RJ45-15.5SMT高性价比千兆网络连接的精巧之选
下一产品：薄无止境RJ45沉板SMT8.6全塑式连接器的空间革命 |
|
|
|
|
RJ45网口SMT无灯无弹的核心设计理念在于功能聚焦与结构精简。无灯意味着它摒弃了传统RJ45连接器上常见的LED状态指示灯，不再提供链路状态或数据传输的可视化反馈。这种设计并非功能的缺失，而是针对特定应用场景的精准定位——在许多工业设备、嵌入式系统或内部板级连接中，设备本身已具备完善的状态监控系统，或无需通过连接器本身直观显示工作状态，去除LED既能简化电路设计，也能有效降低物料成本。无弹则意味着连接器本体不包含用于增强插头锁定的固定弹片，插拔过程中的卡扣锁定完全依靠网线水晶头自身的弹性卡榫实现，这一设计同样服务于成本控制与特定空间布局的需求，尤其适用于插拔频率较低或设备外壳能够提供额外固定支撑的应用场合。SMT表面贴装工艺的采用使其能够完美适应高速自动化生产线，满足回流焊制程要求，大幅提升生产效率与焊接一致性。
深入剖析其电气特性与结构设计，RJ45网口SMT无灯无弹连接器在简约的外表下依然保持着可靠的性能内核。八根关键信号端子采用高弹性磷青铜材质，接触区根据应用需求提供不同厚度的镀金层选择，从常规的闪金到高达50微英寸的厚金镀层，确保在反复插拔后依然保持低接触电阻与稳定的信号传输质量，满足FCC Part 68规范对插拔寿命的严格要求。对于需要应对频繁插拔或严苛环境的应用，推荐选择镀金层厚度达到50微英寸的规格，能够有效防止触点氧化并支持高达750次以上的插拔循环。产品的绝缘电阻通常不低于500兆欧，耐压强度可达交流1000伏，接触电阻控制在20毫欧以内，额定电流支持1.5安培，这些关键电气参数确保了在各种工况下的稳定运行。连接器主体选用高性能工程塑料，如PBT或LCP液晶聚合物，符合UL94V-0阻燃等级，能够承受高达260摄氏度的无铅回流焊温度而不发生形变，工作温度范围可覆盖零下40摄氏度至零上85摄氏度的宽温区间，无论是工业高温车间还是户外低温环境都能从容应对。
从结构形态与应用布局来看，RJ45网口SMT无灯无弹连接器提供多种封装形式以适应不同的设计需求。常见的有90度卧式贴片和180度立式贴片两种主要形态，前者适用于连接器平行于板面的布局，后者则实现垂直于板面的安装，工程师可根据设备内部空间结构灵活选择。部分型号采用全塑式设计，完全不包含金属屏蔽外壳，在成本控制方面具有显著优势，同时避免了因金属外壳接地不良可能引发的共模噪声问题。对于需要一定电磁防护能力的应用场景，也可选择全包或中包结构的金属外壳版本，通过接地设计有效抑制外部干扰对信号传输的影响。带柱设计是保障SMT贴装精度的关键细节，这些精密的定位柱在贴片前插入印制电路板对应的非金属化孔中，能有效防止在回流焊过程中因焊锡表面张力导致连接器漂移或倾斜，确保八组端子焊点与电路板焊盘的精准对位。包装方式通常采用编带载带，适配自动化贴片机的大规模生产需求，最小包装量因型号不同而有所差异，常见的有150件、280件、300件每盘等多种规格。
对于正在从事工业控制主板、网络交换机、路由器、网络摄像机、机顶盒、数字标牌、安防楼宇设备、游戏机、激光电视、投影仪、打印机以及各类嵌入式网络终端研发与制造的专业人士而言，RJ45网口SMT无灯无弹连接器是值得纳入选型库的高性价比方案。它将成本控制、生产高效性与可靠的网络接入能力融为一体，特别适用于对端口密度要求高、对物料成本敏感、设备本身已具备状态指示功能或插拔操作由专业人员执行的应用场景。当您搜索RJ45网口SMT无灯无弹时，您所寻找的不仅是一个网络接口，更是一种经过精准功能定义、能够助力产品在市场竞争中同时兼顾性能与成本优势的技术选择。所有产品均符合RoHS环保标准与REACH法规要求，许多制造商还提供100%电气性能测试而非抽检，确保每一颗交付到您手中的元器件都具备可靠的品质保障。如需试样或进一步了解技术细节与PCB布局建议，请与我们联系，获取完整的规格书与设计指导，共同打造性能卓越、成本优化的网络通信设备。
|
|
