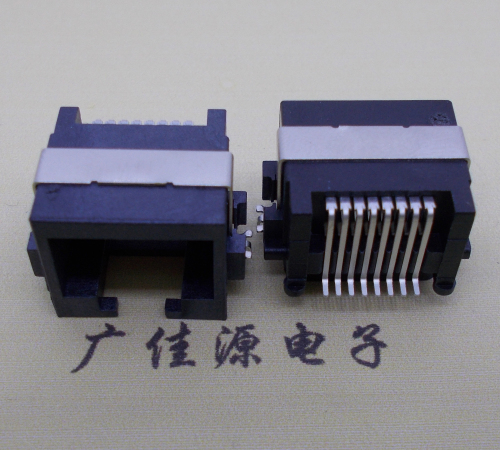

| 产品名称：可靠防护沉板RJ45 8拼端子SMT8.6中包式连接器 |
| 产品型号：RJ45网口 |
| 产品简介： |
| 在电子设备不断向轻薄化、高集成度迈进的时代，网络接口的设计早已不再是简单的插拔连接。当硬件工程师面对紧凑的PCB布局，当采购专员在性能与成本之间寻求最佳平衡点，沉板RJ45 8拼端子SMT8.6中包式连接器以其精准的尺寸控制与恰到好处的电磁防护，成为众多网络通信设备、工业控制主板及消费电子产品中备受青睐的选择。这款产品将沉板结构的空间优势、八拼端子的完整信号传输能力与中包式屏蔽的性价比平衡融为一体，为各类对厚度敏感且需要一定抗干扰能力的中高端应用提供了理想的连接解决方案。 |
上一产品：完美平衡沉板RJ45 8拼端子SMT铜材质连接器深度解析
下一产品：超薄设备RJ45沉板式2.8连接器解析 |
|
|
|
|
沉板设计的核心价值在于对传统网络接口占用空间的彻底重构。与常规的立式或卧式RJ45不同，这款连接器采用反向沉板结构，将端口面朝下，整体主体沉入PCB板上预先铣好的型腔之内，使得连接器在板面上的投影高度被压缩至8.6毫米，而这一高度正是产品整体厚度得以突破的关键。当连接器的主体隐藏于板面之下，设备的外壳可以更加流畅贴合，无需为网络接口预留凸起空间，这对于刀片式服务器、超薄交换机、工业控制主板、高清网络播放器以及各类对内部空间锲而不舍的便携设备而言，意味着设计自由度的极大提升。标准RJ45接口突出高度通常为13.6mm以上，而沉板设计可将其显著缩减至9mm以下，8.6毫米的精确高度经过精密计算，既确保与标准网线水晶头的可靠配合，又将沉板深度与信号完整性之间的平衡把握得恰到好处。
八拼端子的设计确保了千兆网络信号传输的完整与可靠。八根关键信号端子采用高弹性磷青铜材质，这种铜合金以其优异的弹性性能和导电特性成为连接器端子的理想选择。接触区根据应用需求提供不同厚度的镀金层选择，从常规的闪金到高达50微英寸的厚金镀层，确保在反复插拔后依然保持低接触电阻与稳定的信号传输质量。端子在塑胶体内的精密布局实现了严格的阻抗控制，约100欧姆的差分阻抗设计有效匹配千兆以太网的传输要求，减少回波损耗与串扰干扰。电气性能方面，额定电流可达1.5安培，接触电阻控制在40毫欧以内，绝缘电阻不低于500兆欧，耐压强度可达500伏交流，这些关键参数为设备的长期稳定运行提供了坚实保障。连接器主体选用耐高温的LCP液晶聚合物，符合UL94V-0阻燃等级，能够承受高达260摄氏度的回流焊温度而不发生形变，工作温度范围可覆盖零下40摄氏度至零上85摄氏度的宽温区间。

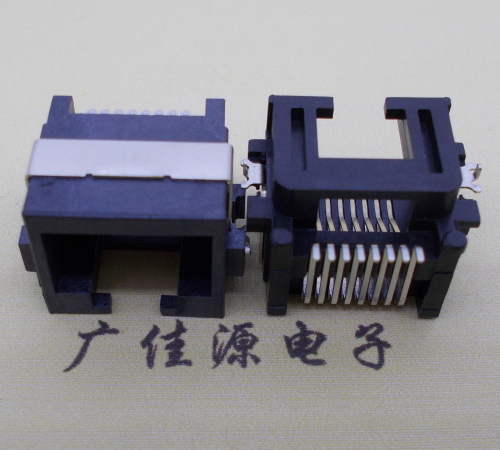

中包式屏蔽结构是这款产品在电磁防护与成本控制之间的精妙平衡。与全包式金属外壳相比，中包设计保留了连接器关键部位的金属包裹，有效抑制高速差分信号产生的辐射噪声，并阻止外部干扰侵入信号传输通道，同时在非关键区域适度简化结构，实现物料成本与屏蔽效能的最优配比。金属外壳采用铜合金材质，表面镀镍处理，形成连续低阻抗的电磁屏蔽体。这种中包式设计特别适用于对电磁兼容有一定要求但并非极端严苛的应用场景，例如商用网络设备、工业控制终端、安防监控设备等。铜壳本身必须与PCB的接地层实现多点低阻抗连接，形成完整的屏蔽系统，这要求PCB设计时在沉槽区域周围规划密集的接地过孔阵列，以实现最佳的电磁防护效果。
SMT表面贴装工艺的采用使这款连接器能够完美适配现代高速自动化生产线。带柱设计是保障SMT贴装精度的关键细节，精密的定位柱在贴片前插入印制电路板对应的非金属化孔中，能有效防止在回流焊过程中因焊锡表面张力导致连接器漂移或倾斜，确保八组端子焊点与电路板焊盘的精准对位。端子焊接尾端的共面度被严格控制，以保证一次焊接良率达到理想水平，降低返修成本。包装方式可根据生产规模灵活选择卷带包装或托盘包装，适配不同型号的自动贴片机，满足从样品试制到大规模量产的各种需求。在机械性能方面，产品支持高达750次以上的插拔循环，插入力与拔出力均控制在合理范围内，确保长期使用的可靠性。
对于正在从事超薄交换机设计、工业控制主板开发、网络电视盒制造、智能家居网关研发以及各类空间受限网络终端设备的工程师与采购专员而言，沉板RJ45 8拼端子SMT8.6中包式连接器是值得纳入选型库的可靠方案。它将空间利用、电磁防护与生产高效性融为一体，特别适用于对设备厚度有严格要求、对信号完整性有一定需求、对成本预算有合理规划的应用场景。当您搜索沉板RJ45 8拼端子SMT8.6中包式时，您所寻找的不仅是一个网络接口，更是一种能够突破空间限制、提供适度屏蔽保护、助力产品在市场竞争中以综合优势取胜的技术选择。所有产品均符合RoHS环保标准与REACH法规要求，电气性能经过严格测试，确保在百兆与千兆频率下各项参数表现优异。如需试样或进一步了解技术细节与PCB布局建议，请与我们联系，获取完整的规格书与设计指导，共同打造性能卓越、薄而可靠的网络通信设备。
|
|
