| 产品名称：恰到好处薄RJ45沉板式5.5连接器深度解析 |
| 产品型号：RJ45接口 |
| 产品简介： |
| 在电子设备不断向轻薄化、高集成度迈进的今天，硬件工程师在PCB布局时面临的挑战日益严峻。每一毫米的空间都需精打细算，每一个元器件的选择都关乎最终产品的厚度与性能表现。当您面对紧凑型交换机、工业控制器或网络终端设备的设计任务时，RJ45沉板式5.5连接器以其恰到好处的薄型化设计，正成为解决空间难题的理想方案。这款产品将沉板结构的空间优势与中包式屏蔽的电磁防护融为一体，为各类对厚度有严格要求且需要可靠抗干扰能力的中高端应用提供了完美的网络接入解决方案。 |
上一产品：超薄设备RJ45沉板式2.8连接器解析
下一产品：空间重构守护反向RJ45沉板八毫米SMT屏蔽设计 |
|
|
|
|

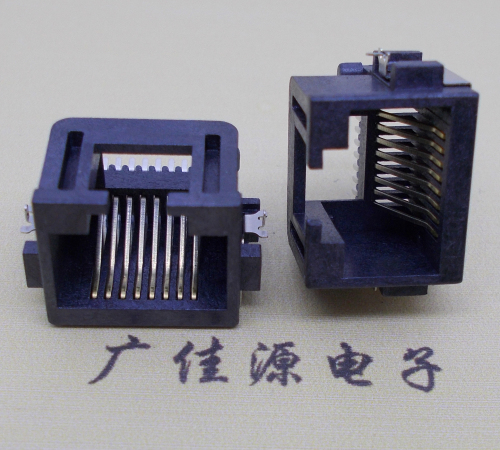

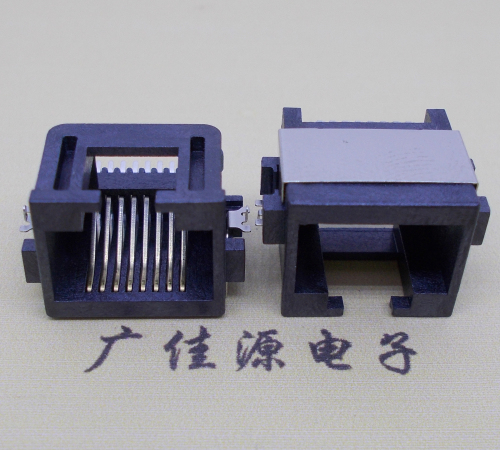

沉板式5.5设计的核心价值在于对传统网络接口占用空间的精准把控。与常规的立式或卧式RJ45不同，这款连接器采用反向沉板结构，将端口面朝下，整体主体沉入PCB板上预先铣好的型腔之内，使得连接器在板面上的投影高度被压缩至5.5毫米，而这一数字正是产品整体厚度得以优化的关键。当连接器的主体隐藏于板面之下，设备的外壳可以更加流畅贴合，无需为网络接口预留过多凸起空间，这对于刀片式服务器、超薄交换机、工业控制主板、高清网络播放器以及各类对内部空间锲而不舍的便携设备而言，意味着设计自由度的极大提升。5.5毫米的高度设定恰到好处，既实现了显著的厚度缩减，又保持了结构的机械强度与信号传输的稳定性。
中包式屏蔽结构是这款产品在电磁防护与空间利用之间的精妙平衡。金属外壳采用铜合金材质，表面经镀镍处理，形成连续低阻抗的电磁屏蔽体。与全包式金属外壳相比，中包设计保留了连接器关键部位的金属包裹，能极其有效地抑制高速差分信号产生的辐射噪声，并阻止外部干扰侵入信号传输通道，同时在非关键区域适度简化结构，实现屏蔽效能与空间占用的最优配比。铜壳本身通过两脚插板设计实现与PCB的接地层的多点低阻抗连接，形成完整的屏蔽系统，这要求PCB设计时在沉槽区域周围规划密集的接地过孔阵列，以实现最佳的电磁防护效果。
从电气性能与信号完整性的角度审视，RJ45沉板式5.5连接器在纤薄的外表下依然保持着可靠的性能内核。八根关键信号端子采用高弹性磷青铜材质，这种铜合金以其优异的弹性恢复能力和导电特性成为连接器端子的理想选择。接触区采用镀金处理，确保在反复插拔后依然保持低接触电阻与稳定的信号传输质量。端子在塑胶体内的精密布局实现了严格的阻抗控制，有效匹配百兆乃至千兆以太网的传输要求。电气性能方面，额定电流可达1.5安培，接触电阻控制在40毫欧以内，绝缘电阻不低于500兆欧，耐压强度可达500伏交流，这些关键参数为设备的长期稳定运行提供了坚实保障。连接器主体选用耐高温的LCP液晶聚合物，符合UL94V-0阻燃等级，能够承受高达260摄氏度的回流焊温度而不发生形变，工作温度范围可覆盖零下40摄氏度至零上85摄氏度的宽温区间，无论是工业高温环境还是户外严寒条件都能从容应对。
在机械性能与工艺适配方面，RJ45沉板式5.5连接器同样表现出色。产品支持高达750次以上的插拔循环，插入力与拔出力均控制在22牛顿以内，确保长期使用的可靠性与舒适的操作手感。SMT表面贴装工艺的采用使这款连接器能够完美适配现代高速自动化生产线。两脚插板设计是保障安装精度的关键细节，精密的定位脚在贴片前插入印制电路板对应的定位孔中，能有效防止在回流焊过程中因焊锡表面张力导致连接器偏移，确保八组端子焊点与电路板焊盘的精准对位。包装方式可根据生产规模灵活选择编带包装或托盘包装，适配不同型号的自动贴片机，满足从样品试制到大规模量产的各种需求。
对于LED指示灯，RJ45沉板式5.5连接器通常提供无灯版本，适用于设备本身已具备状态指示系统的场景，如网络服务器、路由器、集线器、个人PC终端、交换机、打印机等设备，在简化电路设计的同时优化成本。如需带灯版本，也可根据设计需求选择相应的规格配置。
对于正在从事超薄交换机设计、工业控制主板开发、网络电视盒制造、智能家居网关研发以及各类空间受限网络终端设备的工程师与采购专员而言，RJ45沉板式5.5连接器是值得纳入选型库的可靠方案。它将空间利用、电磁防护与生产高效性融为一体，特别适用于对设备厚度有严格要求、对信号完整性有明确需求、对生产良率有清晰目标的应用场景。当您搜索RJ45沉板式5.5时，您所寻找的不仅是一个网络接口，更是一种能够恰到好处地平衡空间与性能、助力产品在市场竞争中以综合优势取胜的技术选择。所有产品均符合RoHS环保标准与REACH法规要求，电气性能经过严格测试，确保在百兆与千兆频率下各项参数表现优异。如需试样或进一步了解技术细节与PCB布局建议，请与我们联系，获取完整的规格书与设计指导，共同打造性能卓越、薄而可靠的网络通信设备。
|
|
