产品名称:防水type c母座壳两插板/6pin端子smt贴片尺寸
产品型号:防水type c贴片
产品简介:
供应防水usb type c母座/座子/外壳sus304两脚长0.65mm插板焊接,带两个钢定位柱/6pin电源引脚端子材质c5191r-eh耐高温smt贴片/贴板,黑色胶芯突出0.95mm/带红色硅胶防水圈IP-X7等级/插拔寿命10000次行业应用广阔,详情规格书尺寸来质询PDF/CAD图纸/3D外形图。
上一产品:板上前插后贴type c16p连接器母座/端半插半贴板
下一产品:防水usb type c母座16p接口,引脚单排下沉smt贴片
防水type c母座壳两插板/6pin端子smt贴片尺寸
防水type c母座接口材质特性如下:
Note:
1.Material:
1.1 Housing: PA9T
1.2 Contact:C5191,t=0.20mm
1.3 Shell: Kirsite
2.ELECTRICAL:
2-1:CURUENT RATAING:
    VBUS AND GND CONTACTS RATED AT 1.25A
    PARALLELED FOR A TOTAL OF 5A;
2-2:INITIAL CONTACT RESISTANCE :40 MEGOHMS
2-3:DIEELECTRIC WITHSTANDING VOLTAGE:
    100V AC MIN;
3:MECHANICAL CHARACTERISTICS:
3-1:MATING FORCE:5~20N
3-2:UNMATING FORCE:8~20N(INITIAL),
    6~20N(AFTER 10000 CYCLES)
3-3:FREQUENCE: 200±50 CYCLES /HOUR,10000 CYCLES
3-4:OPERATING TEMPERATURE ;-40°~80°.
4: WATERPROOF: IP-X7.

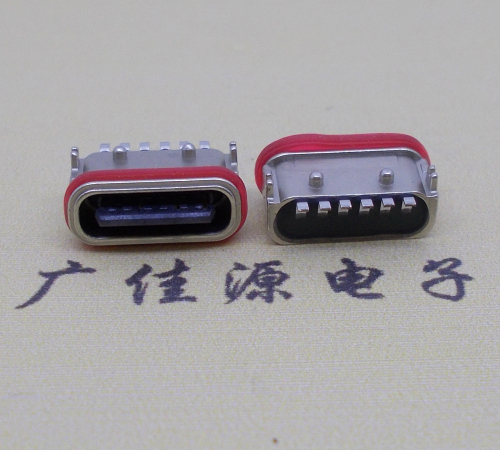

防水type c插贴母座
防水type c6p母座简易型结构为塑胶舌片与6P引脚端子采用一体式注塑成型工艺,非传统的插端组装式,使用该种工艺,能使得产品在type c6p公母对插时,连接更稳定。产品外观尺寸主体长度为6.65mm,引脚Pin针间距为0.6mm,与PCB板焊接固定的两个插脚长度为0.65mm(规格上属于短脚款),产品公母对插时,有效插拔深度为4.8mm。材质五金外壳为高强度不锈钢sus304材质,塑胶主体为环保耐高温LCP黑色塑胶,6P端子基材为高导铜,表面镀锡。6Pin引脚端子从左至右分别为A5,A9,A12,B12,B9,B5,对应信号名称分别为:GND VBUS CC2 CC1 VBUS GND(尾部视角)。产品插拔寿命方面,支持万次以上的插拔循环,可过3A大电流(支持QC2.0,QC3.0,PD等多种快充方案协议)。

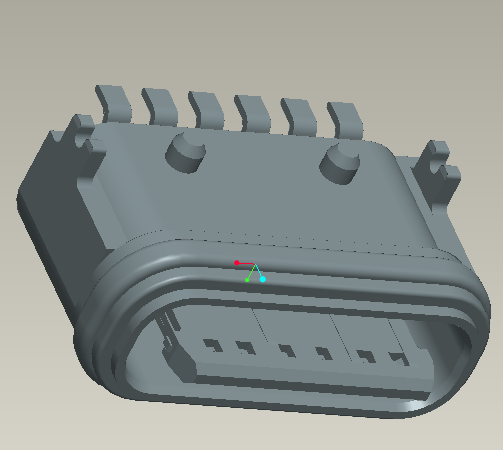

防水type c插贴母座3D
防水type c6p母座销售地区台湾.香港.北京.天津.福州.厦门.苏州.昆山.武汉.烟台.重庆及海内外客户的长期支持。
