type c接口

你当前所在的位置是:首页 - 产品中心 - usb type c - type c接口

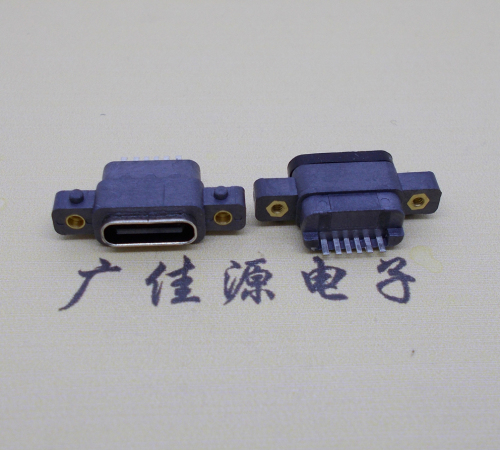

产品名称:usb type c6p防水母头/带螺母有柱单排贴片
产品型号:type c防水母座
产品简介:
直销usb type c6pin防水母头/母座,带螺丝孔锁PCB板/另带两塑胶定位柱,电源引脚6p端子1.0mm单排贴片过3A电流,外形结构尺寸18.5mmx8.7mm外露防水密封圈1.5mm/防水等级IPX7,产品接口不分正反两面均可插入/体积内部大小约为8.3mmx2.5mm造型优美。
上一产品:type c6p防水母口,壳两脚沉0.8mm插板电源端smt贴
下一产品:usb type c立贴16p母座,壳四插板H=10.5mm
usb type c6p防水母头/带螺母有柱单排贴片
usb type c6p防水母头电气如下:
NOTES:
SPECIFICATION:
1.CURRENT RATING:3.0A MAX
2.VOLTAGE:100 VAC
3.TEMPERATURE RANGE:-30 °C ~ 85 °C
4.CONTACT RESISTANCE:40 MILLIONHM MAX
5.INSULATION RESISTANCE:100 MEGOHMS MIN.
6.LNSERTION FORCE:5N~20N
7.UNMATING FORCE:8N~20N
8.DURABILITY:10,000 CYCLES
9.WATER PROOFNESS:THISPRODUCTIS BASED ON IPX7.
usb type c6p防水母头
usb type c6p防水母头连接器广泛应用于小家电、单充电、剃须刀、家用电器、汽车用品、家居用品、厨卫用品、数码相机、小米充电宝、小型充电器、通讯器材、等数据传输线接口等设备。

usb type c6p防水母头功能主要通过四种工艺方式来实现如下:

其一,在6Pin引脚端子的布线方面,区别于传统的自动机插端工艺方式,usb type c6p防水母头连接器采用6Pin引脚与塑胶主体部分(连接器胶舌)一体注塑成型工艺,6Pin引脚镶嵌于塑胶之内,引脚Pin针与塑胶舌片之间没有空隙,此属于前端防水工艺措施。

其二,塑胶主体与五金外壳之间采用热成型结合工艺,避免五金与塑胶间不同材质相接触时时所产生的间隙,此属于底部防水工艺措施。

其三,usb type c6p防水母头连接器前端设置密封胶圈安装位置,密封胶圈的材质为硅胶,利用硅胶形变宽容度跨度较大的特点,通过对密封胶圈的压缩量来填满及封闭产品外壳与接口之间的空隙,从而达到防水的效果,此属于外部防水工艺措施。

第四,usb type c6p防水母头连接器在结构上采用双层外壳设计,主体接口内侧使用一个拉伸式的内膜接口,另一方面将产品的固定脚集成于外侧五金外壳上,这样一来可以避免冲压插脚时形成的开口对产品防水性能的影响,此为结构性防水工艺措施。usb type c防水母口连接器,在包装规格方面,默认采用载带包装入库,产品下线前,默认自带防水密封胶圈,客户也可以根据自己不同的产品外观结构特点,使用自己定制的密封防水胶圈(可根据客户要求,在产品制程中不加装密封胶圈)。对于密封胶圈的形变压缩量方面,通常来说建议客户将形变压缩量控制在45%左右,当然这个数值也不是固定不变的,客户可以根据产品的实际结构对其进行调整。目前usb type c防水母头连接器已经大量销售。

本文网址:http://www.gjydz.com/html/product_292.html

关键词:usb type c6p防水母头,贴板type c6p防水连接器,type c6p防水单排贴片
