type c6p防水母口电气如下:
NOTES:
SPECIFICATION:
1.CURRENT RATING:3.0A MAX
2.VOLTAGE:100 VAC
3.TEMPERATURE RANGE:-30 °C ~ 85 °C
4.CONTACT RESISTANCE:40 MILLIONHM MAX
5.INSULATION RESISTANCE:100 MEGOHMS MIN.
6.LNSERTION FORCE:5N~20N
7.UNMATING FORCE:8N~20N
8.DURABILITY:10,000 CYCLES
9.WATER PROOFNESS:THISPRODUCTIS BASED ON IPX7.

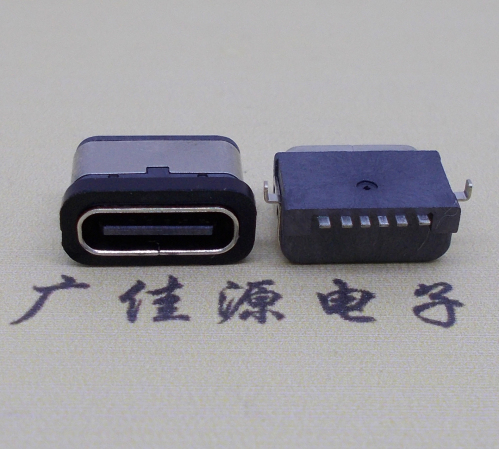

type c6p防水母口简易型结构为塑胶舌片与6P引脚端子采用一体式注塑成型工艺,非传统的插端组装式,使用该种工艺,能使得产品在type c6p公母对插时,连接更稳定。产品外观尺寸主体长度为9.05mm,引脚Pin针间距为0.6mm,与PCB板焊接固定的两个插脚长度为0.85mm(规格上属于短脚款),产品公母对插时,有效插拔深度为4.8mm。材质五金外壳为高强度不锈钢材质,塑胶主体为环保耐高温LCP塑胶,6P端子基材为高导铜,表面镀锡。6Pin引脚端子从左至右分别为A12,A9,B5,A5,B9,B12,对应信号名称分别为:GND VBUS CC2 CC1 VBUS GND(尾部视角)。产品插拔寿命方面,支持万次以上的插拔循环,可过3A大电流(支持QC2.0，QC3.0，PD等多种快充方案协议)。
type c6p防水母口功能主要通过四种工艺方式来实现如下:
其一,在6Pin引脚端子的布线方面,区别于传统的自动机插端工艺方式,usb type c防水母口连接器采用6Pin引脚与塑胶主体部分(连接器胶舌)一体注塑成型工艺,6Pin引脚镶嵌于塑胶之内,引脚Pin针与塑胶舌片之间没有空隙,此属于前端防水工艺措施。
其二,塑胶主体与五金外壳之间采用热成型结合工艺,避免五金与塑胶间不同材质相接触时时所产生的间隙,此属于底部防水工艺措施。
其三,usb type c防水母口连接器前端设置密封胶圈安装位置,密封胶圈的材质为硅胶,利用硅胶形变宽容度跨度较大的特点,通过对密封胶圈的压缩量来填满及封闭产品外壳与接口之间的空隙,从而达到防水的效果,此属于外部防水工艺措施。
第四,usb type c防水母口连接器在结构上采用双层外壳设计,主体接口内侧使用一个拉伸式的内膜接口,另一方面将产品的固定脚集成于外侧五金外壳上,这样一来可以避免冲压插脚时形成的开口对产品防水性能的影响,此为结构性防水工艺措施。usb type c防水母口连接器,在包装规格方面,默认采用载带包装入库,产品下线前,默认自带防水密封胶圈,客户也可以根据自己不同的产品外观结构特点,使用自己定制的密封防水胶圈(可根据客户要求,在产品制程中不加装密封胶圈)。对于密封胶圈的形变压缩量方面,通常来说建议客户将形变压缩量控制在45%左右,当然这个数值也不是固定不变的,客户可以根据产品的实际结构对其进行调整。目前usb type c防水母口连接器已经大量销售。
