迷你USB连接器功能
一.主要规格/特殊功能:
材质及表面处理：
外壳:材质为黄铜，铁壳等；特点是易生产、产品尺寸稳定、阻抗低，表面镀雾锡，外观好看、耐高温
端子：材质为磷铜，特点为弹性好、耐磨、接触阻抗较低，表面进行镀金处理，产品耐磨及外观漂亮，且信息传输速度快
胶芯:材质为LCP料，特点为耐高温、高绝缘性能，使产品SMT时过260摄氏度高温而不变形、起泡
用途:适用手机及各式数码类产品
二.交货周期
精细包装，不易损坏，产品从下单日起3-5天内交货，不限量生产，请放心下单。
USB连接器因种类繁杂，在此只针对我厂个别产品做出阐述，若需图纸及详细说明，请和我网上商谈或来电咨询。
Mini USB插座大体分类：
迷你USB（短体焊线式、折叠两件套、折叠三件套、A公直插式、贴片式、沉板式、鱼叉式、）Micro 5pin 公母（A型、B型、AB型）Mini 4pin、5pin、8pin、10pin、14pin、16pin、18pin公母插等。
下面介绍的是标准USB接口定义
USB是一种常用的PC接口，只有4根线，两根电源两根信号，需要注意的是千万不要把正负极弄反了，否则会烧掉USB设备或者电脑的南桥芯片！
其中ID脚在OTG功能中才使用。由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)
如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
这些说明为技术人员总结的，仅供参考。
|
|
| 打印本页 -关闭此页 -返回 |
|
|
| |
| 相关产品 |

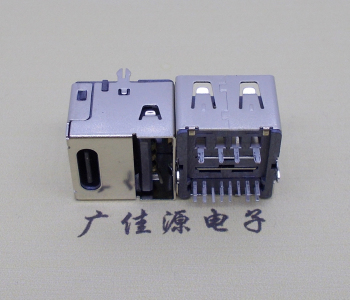

 - 一体式type-c14p连接器与usb2.0母座叠加

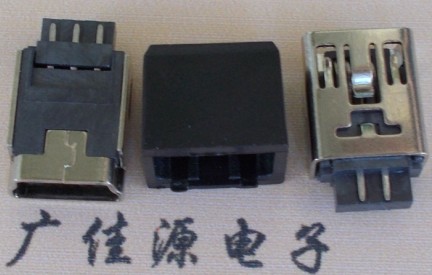

 - Mini USB母座带黑/白护套,焊线式B型铜壳/铁壳
 - 超短体立贴type-c6p母座H=5.0连接器充电专用款
 - 板端type-c16p立贴公头/公座,加长款H=8.6mm连接器

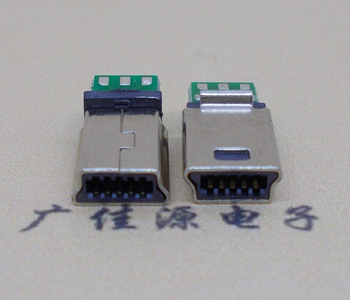

 - 迷你mini usb 10pin小焊板公头/插头尺寸
|
