usb type c母座

你当前所在的位置是:首页 - 产品中心 - usb type c母座

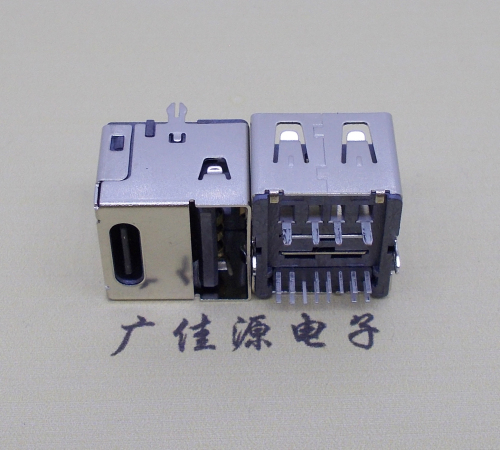

产品名称:一体式type-c14p连接器与usb2.0母座叠加
产品型号:叠加type-c连接器
产品简介:
双面插叠加一体式type-c14p母座与usb2.0母座单面插二合一接口,长11mm*宽13mm*高13.6mm尺寸,传输接口多样化发展,为满足客户使用需求,故方案设计新的双面插叠加一体式连接器,适应当前电子设备产品发展需求。
上一产品:超短体立贴type-c6p母座H=5.0连接器充电专用款
下一产品:USB 3.1 type-c母座24P沉板带柱,六脚全插板
一体式type-c14p连接器与usb2.0母座叠加
一体式type-c14p与usb2.0材质如下:
备注(NOTES):
1.机械性能:
1.1插入力:5~20N.
1.2拔出力:5~20N
1.3耐久寿命:10000 CYCLES.
2.电气性能:
2.1额定电流:5A MAX .
2.2额定电压:30V MAX.
2.3耐电压:100V AC.
2.4接触阻抗:40mΩ MAX(Initial) ,
   50mΩ MAX(5千次试验后) .
2.5绝缘阻抗:100MΩ MIN.
3.环境温度:
3.1温度范围:-30°C ~ +85°C.
3.2盐雾:24H。
一体式type-c14p连接器
该结构简单大大满足了客户的需求,提高了企业利润并降低了生产成本,usb type-c接口层叠式连接器组合,虽然其主要是通过PCB转接板的转接作用,巧妙地将usb type-c接口组合应用于传统技术的层叠usb2.0连接器中,其PCB转接板上的输入端可按需灵活设置,也可沿用传统层叠usb2.0连接器所联接的PCB输出板,其制造成本高,拆装不方便,结构设计包括塑胶主体、五金外壳、五金弹片、type-c母座Molding组件和usb母座端子,该塑胶主体设置有第一母座舌片、第二母座舌片、供type-c母座Molding组件插入的母座容纳槽,该第一母座舌片设置有usb母座端子容纳槽,该第二母座舌片设置有弹片容纳槽,usb母座端子插装在第一母座舌片的usb母座端子容纳槽中,五金弹片卡装在第二母座舌片上的弹片容纳槽上,type-c母座Molding组件插入到母座容纳槽中,五金外壳为一体式的框架结构,塑胶主体设置在五金外壳的框架结构内且与所述五金外壳连接,实现大电流的传输。

type c母座好处支持盲插。不需要区分正反面就可以直接插入,非常方便,以前的安卓手机用的都是micro usb母座,如果不注意正反面的话,很容易会对手机接口造成磨损。而type c母座则没有这个问题,type c母座可以正反盲插,真正的解决原来那种动不动插不进去,动不动接口松动坏掉的情况。
