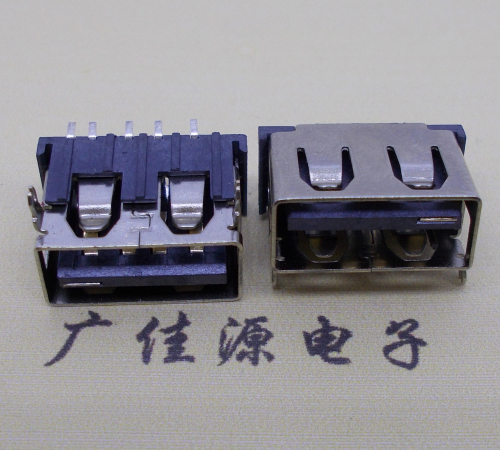

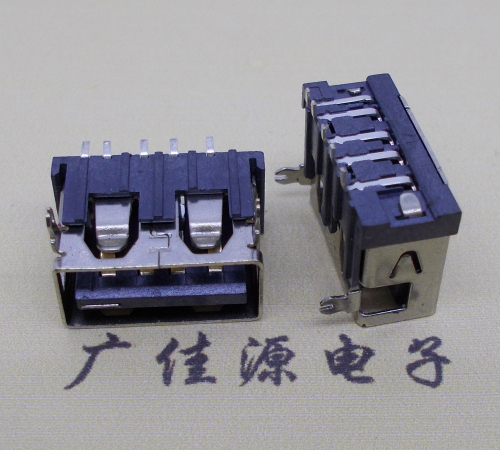

| 产品名称：工艺稳固结构融合USB 5P SMT贴片短体10.0直边前两脚插板 |
| 产品型号：USB2.0接口 |
| 产品简介： |
| 在电子设备不断向轻薄化、高集成度迈进的今天，硬件工程师在PCB布局中面临的挑战日益复杂。每一毫米的空间都需精打细算，每一个接口的选择都关乎最终产品的生产效率与使用可靠性。当您面对高速自动化生产线、紧凑型消费电子产品或高密度工业控制主板的开发任务时，USB 5P SMT贴片短体10.0直边前两脚插板以其精巧的尺寸与创新的安装结构，正成为解决空间与工艺双重难题的理想方案。这款产品将短体设计的空间优势、SMT贴片的高效生产特性与前两脚插板的机械强度融为一体，为各类对厚度有严格要求且需要稳定插拔体验的应用提供了完美的USB连接解决方案。 |
上一产品：兼容多种PCB厚度10.0短体5P连接器通用性强
下一产品：没有了 |
|
|
|
|
短体10.0设计的核心价值在于对传统USB接口占用空间的精准把控。与常规长度的USB连接器相比，这款产品将整体长度压缩至10.0毫米，显著减少了在PCB板上占用的投影面积与纵深空间。这一尺寸设定恰到好处，既实现了空间的集约利用，又保持了足够的插拔深度以确保与标准USB插头的可靠配合。当设备内部空间寸土寸金时，短体10.0设计为工程师释放了宝贵的布局自由度，使得USB接口可以更加灵活地安置在紧凑的机箱边缘或高密度的板卡之上。
SMT贴片工艺的采用使这款连接器能够完美适配现代高速自动化生产线，满足无铅回流焊的严苛制程要求。与传统DIP插件相比，SMT贴片方式无需在PCB板上预留插件孔，进一步简化了电路板的设计与制造流程，同时为双面布局释放了更多空间。连接器主体选用耐高温的LCP液晶聚合物或PA9T等高性能工程塑料，符合UL94V-0阻燃等级，能够承受高达260摄氏度的回流焊温度而不发生形变。端子焊接尾端的共面度被严格控制，以保证一次焊接良率达到理想水平，降低返修成本。包装方式可根据生产规模灵活选择编带卷装，适配不同型号的自动贴片机，满足从样品试制到大规模量产的各种需求。
前两脚插板结构是这款产品在机械强度与安装可靠性方面的核心技术保障。与传统SMT连接器完全依靠焊盘固定的方式不同，这款产品在金属外壳的前端两侧特别设计了两根插板脚，在贴片前插入PCB板对应的定位孔中。这一设计带来了多重优势。首先，前插脚与SMT焊盘形成双重固定，在回流焊过程中能有效防止因焊锡表面张力导致的连接器漂移或倾斜，确保五组端子与电路板焊盘的精准对位。其次，前插脚在焊接后与PCB形成机械互锁结构，大幅增强了连接器抵抗插拔应力的能力，防止因反复插拔导致的焊点开裂。第三，前插脚直接连接金属外壳与PCB的地层，形成了更短更直接的接地路径，有助于提升电磁屏蔽效果，减少信号干扰。
直边结构的设计体现了对安装适配性与外观简洁性的全面考量。与传统USB连接器可能采用的特殊折弯或异形设计不同，直边结构保持了外壳边缘的平整与简洁，使得多个连接器并排安装时可以实现更紧密的排列，有效提升端口密度。同时，直边设计简化了生产制造工艺，有助于保证产品尺寸的一致性，在自动化贴装过程中也能实现更稳定的定位。对于设备外壳的开孔设计而言，直边结构也意味着更简单的模具设计与更精准的配合公差，有助于提升整机的装配品质与外观质感。
从电气性能与信号完整性的角度审视，USB 5P SMT贴片短体10.0直边前两脚插板在精巧的外表下依然保持着可靠的性能内核。五根信号端子采用高弹性磷青铜材质，这种铜合金以其优异的弹性恢复能力和导电特性成为USB连接器端子的理想选择。接触区采用镀金处理，根据应用需求提供不同厚度的镀金层选择，确保在反复插拔后依然保持低接触电阻与稳定的信号传输质量。端子间距与排列严格遵循USB 2.0规范，确保与标准USB插头的精准配合。电气性能方面，额定电流可达1.5安培，接触电阻控制在30毫欧以内，绝缘电阻不低于1000兆欧，耐压强度可达500伏交流，这些关键参数为设备的长期稳定运行提供了坚实保障。工作温度范围可覆盖零下40摄氏度至零上85摄氏度的宽温区间，无论是工业高温环境还是户外严寒条件都能从容应对。
在机械性能方面，产品支持高达1500次以上的插拔循环，插入力与拔出力均控制在规范要求的范围内，确保长期使用的可靠性与舒适的操作手感。金属外壳采用黄铜或磷青铜材质，表面经镀镍处理，形成均匀致密的防护层，有效防止氧化腐蚀，同时为整个连接器提供了坚固的外部保护。金属外壳的设计本身就能提供有效的电磁屏蔽，抑制外部干扰对信号传输的影响。
对于正在从事工业控制主板开发、智能家居终端设计、网络通信设备制造、安防监控设备研发以及各类消费电子产品设计的工程师与采购专员而言，USB 5P SMT贴片短体10.0直边前两脚插板是值得纳入选型库的可靠方案。它将空间利用、生产高效性与机械强度融为一体，特别适用于对设备尺寸有严格要求、对自动化生产有明确需求、对插拔可靠性有清晰目标的应用场景。当您搜索USB 5P SMT贴片短体10.0直边前两脚插板时，您所寻找的不仅是一个USB接口，更是一种能够在紧凑空间内实现高效生产与可靠连接、助力产品在市场竞争中以综合优势取胜的技术选择。所有产品均符合RoSH环保标准与REACH法规要求，电气性能经过严格测试，确保各项参数表现优异。如需试样或进一步了解技术细节与PCB布局建议，请与我们联系，获取完整的规格书与设计指导，共同打造性能卓越、连接可靠的电子设备。
|
|
