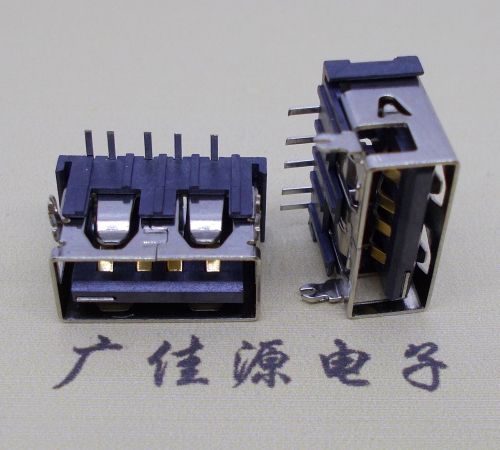

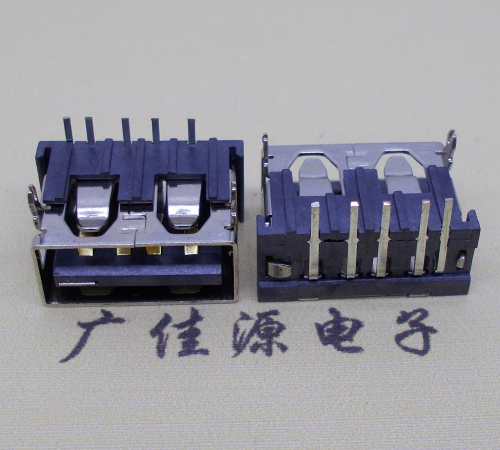

产品名称：紧凑空间之选USB 5P DIP短体10.0壳前两脚插板

产品型号：USB2.0接口

产品简介：

在电子设备不断向小型化、高集成度迈进的今天，硬件工程师在PCB布局中面临的挑战日益复杂。每一毫米的空间都需精打细算，每一个接口的选择都关乎最终产品的结构强度与用户体验。当您面对紧凑型机箱、工业控制面板或便携式设备的设计任务时，USB 5P DIP短体10.0壳前两脚插板以其精巧的尺寸与可靠的安装结构，正成为解决空间难题的理想方案。这款产品将短体设计的空间优势与壳前两脚插板的机械强度融为一体，为各类对厚度有严格要求且需要稳定插拔体验的应用提供了完美的USB连接解决方案。

上一产品：usb2.0接口高度8.8/10.0立插母座大电流3A/5A定义引脚详解
下一产品：兼容多种PCB厚度10.0短体5P连接器通用性强

短体10.0设计的核心价值在于对传统USB接口占用空间的精准把控。与常规长度的USB连接器相比，这款产品将整体长度压缩至10.0毫米，显著减少了在PCB板上占用的投影面积与纵深空间。这一尺寸设定恰到好处，既实现了空间的集约利用，又保持了足够的插拔深度以确保与标准USB插头的可靠配合。当设备内部空间寸土寸金时，短体10.0设计为工程师释放了宝贵的布局自由度，使得USB接口可以更加灵活地安置在紧凑的机箱边缘或高密度的板卡之上。

壳前两脚插板结构是这款产品在机械强度与安装可靠性方面的核心技术保障。与传统USB连接器依靠后部焊脚固定的方式不同，这款产品在金属外壳的前端两侧特别设计了两根插板脚，在插件时直接插入PCB板对应的孔位中。这一设计带来了多重优势。首先，前插脚与后焊脚形成四点稳固支撑，大幅增强了连接器与PCB板的结合强度，有效抵抗插拔过程中产生的机械应力，防止因反复插拔导致的焊点开裂或连接器松动。其次，前插脚直接连接金属外壳与PCB的地层，形成了更短更直接的接地路径，有助于提升电磁屏蔽效果，减少信号干扰。第三，在波峰焊工艺中，前插脚还能起到辅助定位的作用，确保连接器在焊接过程中保持精准对位，提升生产良率。

从电气性能与信号完整性的角度审视，USB 5P DIP短体10.0壳前两脚插板在精巧的外表下依然保持着可靠的性能内核。五根信号端子采用高弹性磷青铜材质，这种铜合金以其优异的弹性恢复能力和导电特性成为USB连接器端子的理想选择。接触区采用镀金处理，确保在反复插拔后依然保持低接触电阻与稳定的信号传输质量。端子间距与排列严格遵循USB 2.0规范，确保与标准USB插头的精准配合。电气性能方面，额定电流可达1.5安培，接触电阻控制在30毫欧以内，绝缘电阻不低于1000兆欧，耐压强度可达500伏交流，这些关键参数为设备的长期稳定运行提供了坚实保障。连接器主体选用耐高温的LCP液晶聚合物或PA9T等高性能工程塑料，符合UL94V-0阻燃等级，能够承受高达260摄氏度的波峰焊温度而不发生形变，工作温度范围可覆盖零下40摄氏度至零上85摄氏度的宽温区间，无论是工业高温环境还是户外严寒条件都能从容应对。

在机械性能与工艺适配方面，USB 5P DIP短体10.0壳前两脚插板同样表现出色。产品支持高达1500次以上的插拔循环，插入力与拔出力均控制在规范要求的范围内，确保长期使用的可靠性与舒适的操作手感。DIP插件工艺的采用使这款连接器能够完美适配波峰焊制程，适合对机械强度要求较高的应用场景。前插脚的设计不仅增强了固定强度，还在焊接过程中起到辅助定位的作用，确保连接器与PCB板的精准对位。包装方式可根据生产规模灵活选择管装或托盘包装，满足从样品试制到大规模量产的各种需求。

金属外壳的表面处理通常采用镀镍工艺，形成均匀致密的防护层，有效防止氧化腐蚀，同时提供良好的焊接性能。外壳材质选用黄铜或磷青铜，具有优异的导电性与机械强度，为整个连接器提供了坚固的外部保护。对于需要额外电磁屏蔽的应用场景，金属外壳的设计本身就能提供有效的防护，抑制外部干扰对信号传输的影响。

对于正在从事工业控制主板开发、智能家居终端设计、网络通信设备制造、安防监控设备研发以及各类消费电子产品设计的工程师与采购专员而言，USB 5P DIP短体10.0壳前两脚插板是值得纳入选型库的可靠方案。它将空间利用、机械强度与生产高效性融为一体，特别适用于对设备尺寸有严格要求、对插拔可靠性有明确需求、对生产良率有清晰目标的应用场景。当您搜索USB 5P DIP短体10.0壳前两脚插板时，您所寻找的不仅是一个USB接口，更是一种能够在紧凑空间内提供可靠连接、助力产品在市场竞争中以综合优势取胜的技术选择。所有产品均符合RoHS环保标准与REACH法规要求，电气性能经过严格测试，确保各项参数表现优异。如需试样或进一步了解技术细节与PCB布局建议，请与我们联系，获取完整的规格书与设计指导，共同打造性能卓越、连接可靠的电子设备。
