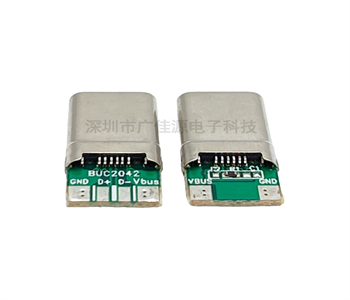

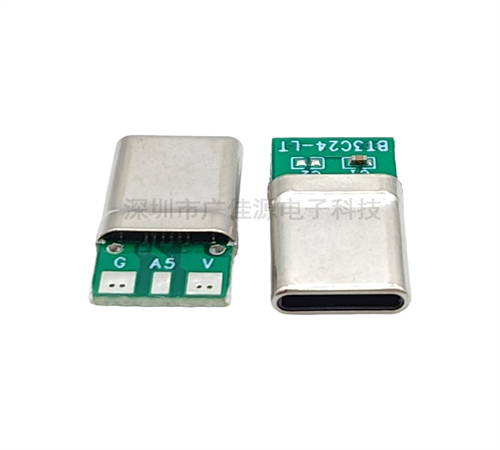

TYPE-C插头 16.0mm LCP黑胶拉伸亚镍材质 16pin针脚 10NF热敏电阻3个焊点手机接口连接器，这款 TYPE-C 插头的 16.0mm 长度设计并非随机选择，而是针对薄型手机机身的优化方案。对比行业常见的 16.6mm 不含金属插头的规格，16.0mm 的长度更适合追求极致轻薄的设备，同时需配合外壳结构设计确保插拔稳定性。其外壳采用拉伸亚镍材质，通过冷拉伸工艺形成的薄壁金属结构，既保证了机械强度（耐受 10,000 次插拔循环），又提供了优异的电磁屏蔽性能，可减少充电或数据传输时的信号干扰。
绝缘部分使用的LCP 黑胶（液晶聚合物）是电子连接器的高端材料选择。LCP 材料具备三大核心优势：一是耐高温性，可承受 SMT 焊接过程中 260-300℃的短期高温而不变形；二是尺寸稳定性，成型收缩率仅 0.1%-0.3%，确保 16pin 针脚的精准对位；三是低吸水性（＜0.05%），即使在潮湿环境中也能保持绝缘性能稳定，避免短路风险。黑色添加剂则可能增强其遮光性或阻燃等级，进一步提升安全性。
二、16pin 针脚：功能取舍的平衡艺术
与标准 24pin TYPE-C 接口相比，16pin 设计通过精简引脚实现了成本与性能的平衡16pin 原理图，其核心保留了四大功能模块：
电源传输：包含 4 个 VBUS 引脚（供电）和 4 个 GND 引脚（接地），支持最高 5A 电流输出，满足 PD 快充协议需求；
基础数据传输：保留 DP1/DN1 和 DP2/DN2 两对 USB 2.0 差分信号引脚，传输速率上限为 480Mbps，足以应对日常文件传输但不支持 USB 3.0 的高速功能；
连接检测：CC1/CC2 引脚负责识别插拔方向和设备类型，是实现正反插和快充协商的关键；
辅助信号：SBU1/2 引脚支持音频或 HDMI 等替代模式信号传输，确保兼容性。
这种设计广泛应用于中端手机及充电设备，在阉割高速数据功能的同时，保留了用户最核心的快充和基础连接需求，制造成本可降低约 30%。
三、保护机制与工艺设计：细节决定安全性
集成的10NF 热敏电阻实际应为 PTC（正温度系数）热敏电阻的表述简化（NF 为电容单位，此处可能为笔误）。根据 TYPE-C 过温保护专利技术，该电阻串联于 CC 检测线路中，当接口温度超过居里点（通常 60-80℃）时，其阻值会从几欧骤增至数千欧，通过电压变化触发保护机制，切断或降低供电电流，防止过热烧毁设备。这种设计比传统 NTC 检测电路更简单，无需额外控制芯片即可实现过温保护。
3 个焊点的设计则体现了工艺优化思路。常规 TYPE-C 连接器的焊点数量与引脚对应，但此处可能采用了 "功能整合" 方案：两个焊点负责 VBUS/GND 的大电流导通，第三个焊点集成 CC 线和数据信号的连接，通过 PCB 布线简化实现机械固定与电气连接的双重功能。这种设计适合自动化 SMT 生产，可提高装配效率，但对焊点的焊接质量要求更高（需满足 5±0.5 秒 / 250℃的焊锡工艺标准）。
四、应用场景与产业价值
这款连接器的定位清晰：面向对成本敏感但需基本快充功能的手机机型。其参数组合满足欧盟对统一充电接口的法规要求，支持 5V/3A（15W）基础快充及 USB 2.0 数据传输，适配多数安卓手机的日常需求。16mm 的短尺寸设计尤其适合折叠屏手机等内部空间紧张的设备，而 LCP 与亚镍的材质组合则确保了在 - 30℃至 85℃环境温度范围内的稳定工作。
从产业视角看，这种 "精准减配" 的设计逻辑反映了消费电子市场的细分需求：并非所有用户都需要满血版 TYPE-C 功能，通过参数优化实现差异化定价，正是供应链成熟度的体现。
