usb短体10.0

你当前所在的位置是:首页 - 产品中心 - usb2.0 - usb短体10.0

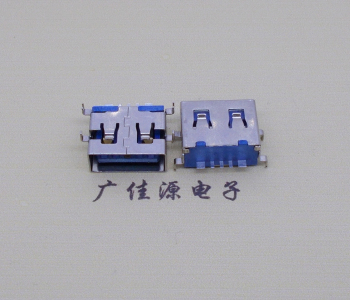

产品名称:沉板USB AF 5P大电流母座,无翻边四脚沉插板焊接
产品型号:USB沉板大电流座
产品简介:
无翻边/翻边四脚沉板1.2/1.8/3.2mm规格尺寸可挑选,USB AF 5PIN过5A大电流接口母座,中间脚接地线脚功能,蓝色胶芯5.7MM/短体长度10.8mm*宽15.9mm肆脚穿板焊接,旁边电源引脚加宽端子镀金3U正负级焊接,铁壳四周镀80U"(MIN)锡/盐雾24H。
上一产品:全贴片USB AF 5P大电流母座,接地线功能胶芯6.5MM
下一产品:没有了
沉板USB AF 5P大电流母座,无翻边四脚沉插板焊接
无翻边沉板USB AF 5P大电流母座材质如下:
规格说明:Specifications:
电气特性:Electrical:
1.额定电流:Current Rating5A/contact terminal
2.额定电压:Voltage Rating 30V DC
3.接触阻抗:Contact Resistance30 milliohms MAX
4.耐电压:Dielectnic Withstanding Voitage:500V AC AT Sea Levol
5.绝缘阻抗:Lnsulation Resistance:1000MEGA ohms MIN
物理性能:Mechanical:
1.插拔力:Cnnector Mate and Unmate Force
         Mate force:3.57kgf(MAX)
         Unmate force:1.02kgf(MIN)
2.端子保持力:Terminal Retenion 1.0kgf(MIN)
原材料:Matorial:
1.塑胶:Housing:High Temperature LCP greep/blue/red
2.端子:Contact:Copper Alloy C2680
3.外壳:Shell: Copper Alloy C2680/SPCC
电镀:Finish:
1.端子:Contact: Piated Gold in Mating Area;
       Tin On Solder Talls
       端子四周镀50U"(MIN)锡,镀金区域镀100-200U"镀金3U"
2.外壳:Shell:
铁壳四周镀80U"(MIN)锡 盐雾24H
Nickel Plating
USB 5P沉板母座
随着科技的发展,电子产品的传输接口倾向把所有功能整合于一种传输接口上。在各种传输接口中,最为广泛使用的应为USB的传输接口。目前,USB的机械标准已发展至所谓的C型(type-C),其具有24个接脚,而可支持相当多样化的工作模式。

现行用于USB连接器的芯片多将芯片各接脚分别对应USB的不同工作模式。然而,如上所述,由于目前USB可支持的功能或工作模式数量相当多,若是将芯片各接脚分别对应USB的不同工作模式,会造成芯片上的接脚数量过多,而芯片的包装尺寸与成本也会跟着增加。此外,由于连接芯片接脚的打线长度也会随之增长,在高频应用时,芯片的效能可能会受到严重的影响。

本文网址:http://www.gjydz.com/html/product_392.html

关键词:USB 5P沉板母座,USB 5P沉板接口,USB 5P沉板插座
