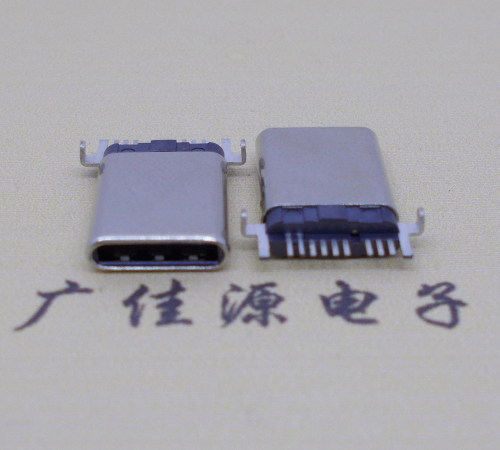

产品名称：供应type c12p单排贴片U盘公头/插头/公座连接器

产品型号：typec公座

产品简介：

供应usb type c12p外壳插板/单排电源引脚端子编带贴片,U盘专用公头/插头/公座,外壳拉伸/铆合可选,总长度12.2mm/外露11.5mm,过3A电流传输速度稳定,是type c充电公头精选之一。

上一产品：type c16p拉伸插头/公头,夹0.8板过大电流
下一产品：usb type c贴片公头,外型铆合type c插头连接器

usb type c12pU盘公头材质说明如下:
Specification:
1.Electrical Characteristics:
Contact Current Rating: 3Amperes Max.
Rated Voltage: 30V Max.
Dielectric Withstanding Voltage: AC 100V r.m.s.
Insulation Resistance: 100 MΩ Minimum.
Contact Resistance: 40 mΩ Maximum.
2.Environmental:
Operating Temperature: -30°C~+85°C.
3.Mechanical Characteristics:
Insertion Force: 5~20Nf.
Withdrawal Force: 8~20Nf.
Durability Cyeles: 10000 Cyeles.

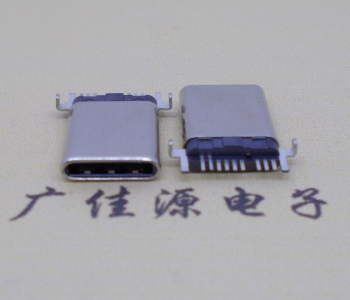

type c贴片公头

usb type c公头连接器端一般都是使用在线材上的，如我们常见的手机充电用的usb数据线，它就是由两个usb公头（USB-AF公头及micro usb公头）和一些铜线连接而成的，而具体到线材与公头的焊接规格，多以焊线式及刺破式为主，而随着近些年来智能移动设备的兴起，相关产品的周边设备也如”雨后春笋“般地发展起来，市场上出现了很多新的外设产品，而这些周边外设的生产商随着产品的不断发展及多样化，对于公头端的封装焊板规格也提出了更多的规格要求，而type c公头usb3.1连接器凭借其所支持的高频数据传输，大电流快速充电及正反随意插拔等新特新，更是成为了数码消费品市场上的”宠儿“，而type c连接器的生产制造商为了满足市场对于产品多样化的需求，提高所装配产品的一次性良品率和缩短产品的加工时间，在这一增一减的过程中，生产效率得到了提升，而这一切正是由于其采用贴片式的焊接工艺，把原先需要人工操作的部分，全部交给了SMT回流焊机来完成，产线人员所要做的就是将装有贴片式板端type c公头的料盘放上料带。最后，列出该款产品的所用材料：五金外壳（高强度不锈钢材质），引脚端子（高导铜），塑胶主体（环保耐高温LCP塑胶）。

解说type c公头包括屏蔽壳、塑胶主体、第一端子和第二端子；屏蔽壳设置有第一贯通孔；塑胶主体设置有第二贯通孔；第一端子包括第一组金手指，解说第一端子设置有第一凸部，第一凸部沿垂直于第一组金手指方向延伸；解说第二端子设置有第一凹部，解说第二端子包括第二组金手指，解说第一凹部沿垂直于所述第二组金手指方向延伸；解说第一凸部容纳于解说第一凹部，解说第一端子与解说第二端子连接后穿过解说第二贯通孔并与解说塑胶主体连接，解说第一组金手指正对应解说第二组金手指；解说塑胶主体穿过解说第一贯通孔并与解说屏蔽壳连接；防止导电液体从第一组金手指所在的一端穿过解说第一端子引起解说type c公头短路或锈蚀。
