苹果公母座

你当前所在的位置是:首页 - 产品中心 - 苹果公母座

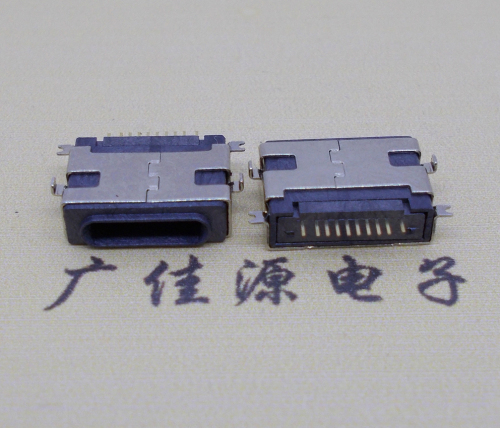

产品名称:苹果前插后贴沉板母座,全塑模顶usb连接器
产品型号:苹果母座
产品简介:
苹果iphone前插后贴沉板母座为破板式0.8mm,1.6mm,2.4mm,外观结构尺寸7.9x11.9mm/PCB板的焊接固定方式(亦或称为DIP+SMT型),接口的主体结构为全塑模顶usb连接器,固定插脚集成于外侧五金外壳上,引脚针数为10P,排列方式采用单排一字型排列,五金外壳与塑胶主体采用双卡点固定。
上一产品:苹果立插公头/插头包胶双插充电接口
下一产品:夹板式0.8mm苹果小母口/或可设计立式插板
苹果前插后贴沉板母座,全塑模顶usb连接器
苹果前插后贴沉板母座材质如下:
1.材料:
主体:LCP UL94V-0 环保料,颜色:黑色
端子A:磷铜  T=0.20mm
端子B:磷铜  T=0.20mm
外壳:T=0.20mm,
弹片:SUS 304  T=0.30mm,
2.电镀:
端子:全面镍底50u"~80u".整体镀金:2u"Min
外壳:整体镀可焊镍50u"~80u".
3.环保要求需符合SONY SS-00259 或 ROHS 环保要求。
苹果沉板母座
苹果前插后贴沉板母座封装规格,破板深度为0.8mm,引脚端子数量为10Pin,采用单排一字型排列方式,焊板固定方式为smt贴板,为了保证苹果母座的贴板平整度,结构工程在产品开模设计时,对10Pin引脚尾部进行微角度下压处理,在产品生产过程中对苹果母座lightning款使用CCD视觉检测系统来保证产品的10Pin端子的贴板平整度,产品所用材质方面,塑胶主体采用环保耐高温LCP塑胶,可耐受回流焊机高温,引脚端子基材为铜,表面镀金。与PCB板的固定方式为四脚前插后贴焊接固定(外延型挂钩式),成品采用卷带盘装入库,一个包装标准箱为10盘。沉板0.8苹果母座lightning款更为详细的外观规格结构尺寸及具体的电气性能参数,可直接查看PDF规格书参数,10Pin引脚的具体信号定义。

深圳市广佳源电子科技有限公司成立于2013年,公司总部位于台湾/台北。并在中国广东省东莞、深圳等地设有工厂和办事处。是一家专业销售优质各类usb type c连接器、micro usb连接器、mini usb接口、苹果公母座等各类电子接插件,精密连接器,种类齐全,品质保证。
