Micro USB接口

你当前所在的位置是:首页 - 产品中心 - Micro USB系列 - Micro USB接口

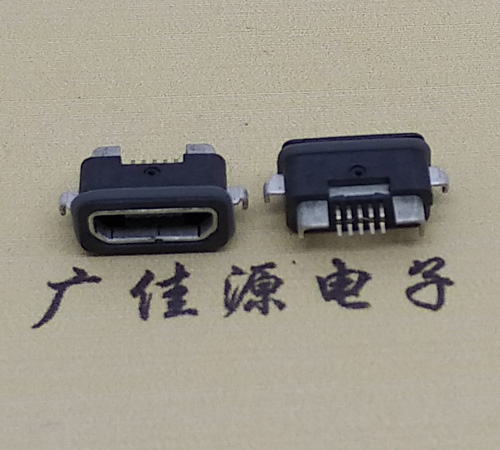

产品名称:供应MICRO USB B型防水母座,带防水胶圈/四脚沉2.0MM插板
产品型号:MICRO防水接口
产品简介:
供应迈克/麦克MICRO USB Type B型口防水母头,外壳采用金属注射成型,在带灰色防水硅胶圈,以达到防水效果标准,尺寸为11.6*6.1MM,四脚沉2.0MM插板/引脚端子SMT贴板,适应USB防水连接器方案解决产品最佳之一。
上一产品:MICRO USB 沉板2.0MM防水B型口母座,四脚插板端SMT
下一产品:MICRO USB接口母座,四脚插板加高1.55MM镀镍
供应MICRO USB B型防水母座,带防水胶圈/四脚沉2.0MM插板
MICRO USB Type B型沉板防水连接器材质特性:
1.材质:
1-1.端子:C5191-EH,T=0.15mm;镍底50u"MIN.
         接触区镀金*u"MIN.焊接区镀金**u"MIN.
1-2.D款B型钢壳:SUS201-1/2H,T=0.30mm;
               表面镀可焊镍50u"MIN.
1-3.Molding:LCP; UL94V-0; 颜色:黑色.

2.电气特性:
2-1.接触阻抗:30mΩ MAX.
2-2.绝缘阻抗:100MΩ MIN.
2-3.耐电压:100V AC FOR 1 MINUTE.

3.机械特性:
3-1.插入力:35N Max.
3-2.拔出力:10N Min.
4.耐久:5000次
MICRO USB防水连接器
Micro USB防水沉板连接器母座应用于目前市场移动设备手机、MP3、MP4、PDA、PSP、蓝牙耳机、电动牙刷、儿童手表、数码相机、汽车、医疗设备等多种数码产品。

MICRO USB防水连接器测试方法:

一.测试目的:
   验证现有Micro USB防水USB母座U-E-M5SS-Y-2是否可满足7级防水标准.

二.测试方法:

   1.将产品放置气压测试治具中固定好,按启动键开始测试;测试中观察气压值的变化,气压设定值为25-50KPa(0.25-0.50KG),保压时间为15S,气压值稳定,则OK;气压值不稳定,则NG。

   2.将产品装入水压测试夹具中固定好,放入1米深防水测试桶中30分钟,产品尾部是否有积水或水珠。

注:标准测试方法IEC60529方法如下:

三.测试过程:

1.气压测试(100%全检):

1.1 将装配OK Micro USB防水USB母座U-E-M5SS-Y-2样品,放置气压测试治具中,固定好。

1.2 放好产品后,按启动键开始测试;测试中观察气压值的变化,气压设定值为25-50KPa(0.25-0.5KG),保压时间为15S,气压值稳定,无数值跳动,则OK;气压值不稳定,数值有明显跳动,则NG。

要求:1米深水压为:P=ρgh=1000*10*1=10Kpa 25~50kpa相当于2.5~5.0米深水压(防水规格要求为1米深水压,气压测试以25~50kpa为加严测试)

2.水压测试(共5PCS):

2.1 取经气压测试OK后的样品,装入水压测试夹具中。

2.2 夹好的治具沉入测试专用防水测试桶中,产品套防水胶圈的面与深度尺0点对齐.

2.3 30分钟后取出,观察防水夹具内部型腔及底板内部是否进水。

2.4 打开夹具,查看夹具底板内部,红色防水圈外围有部分水渍,圈内处于干燥状态。
    查看测试样品,底部及四周为干燥状态。

四.测试结果:
   根据以上测试结果判断,此产品完全可达IPX7级防水要求。
   以上测试过程中:

1.气压测试:产品在25-50KPa(0.25-0.50KG)的气压中仍保持稳定,表明产品7级防水效果良好。

2.水压测试:产品在水中浸泡时间为30分钟,测试OK后又重新放入水中1小时,结果仍OK,充分表明产品7级防水效果良好。
