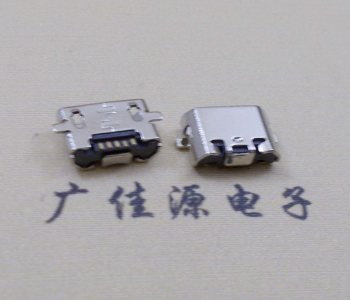

产品名称:供应Micro USB 5pin反向两脚贴板B型直边CAD图纸
产品型号:MICRO反向母座
产品简介:
厂家专供MICRO USB反舌贴片脚总长8.9MM,直口无边接触点6.9MM,总厚度2.46MM,引脚端子镀金0.8MM,B型反向两脚SMT无柱平口,编带一盘1.5K,高品质MICRO USB接口专业制造商,服务好,交期短,产品均符合SGS环保要求,可靠优质价格,有需求着来电质询相关反向系列批发。
上一产品:专供新款MICRO USB母座 B型口反向两脚SMT无柱
下一产品:牛角型MICRO反向母座DIP1.8MM加长引脚端子1.0MM
供应Micro USB 5pin反向两脚贴板B型直边CAD图纸
MICRO USB反向母座其它说明:
Note:
1.Material:
1.1 Housing: High temperature
    thermoplastic with g.f,UL94v-0
1.2 Contact: copper alloy,t=0.15mm
1.3 Shell: copper alloy&SUS
2.Specification:
2.1 Current rating: 1 A Max.
2.2 Dielectric withstanding
    voltage: 100 V(ac) for 1 min.
2.3 Contact resistance: 30 mW Max.
2.4 Insulation resistance: 100 MW Min.
2.5 Total mating force: 3.57 Kgf Max.
2.6 Total unmating force: 1.0 Kgf Min.0.81~2.05
    Kgf Min.after 10000 insertion/extration cycles
2.7 Temperature range: -30°C~80°C

MICRO USB反向贴板直边

                                    MICRO USB反向贴板直边

MICRO USB的PCB板怎样设计一体化呢!

电路板尺寸日渐缩小,电路功能更强,时钟速度和器件上升时间却越变越快,高速设计已成为设计过程的重要部分。要解决MICRO USB在PCB板设计中日益普遍的高速设计问题,关键要以信号分析为基础,结合设计末期的快速校验来实现一种综合的设计方法。本文介绍Innoveda推出的一体化高速PCB设计流程。

大多数设计工程师都熟悉高速电路设计中的可靠性问题,但在解决关键电路网络中的可靠性问题时仍然凭借经验,很少将高速分析结合到设计中去。然而高速设计问题已不容忽视,GHz级系统时钟、高速系统总线、越来越小的物理尺寸,尤其是器件低于纳秒级的上升沿时间,使得即使最普通的电路板设计都具有信号完整性等问题。

MICRO USB 5PIN反向SMT贴板CAD图纸

                                             MICRO USB 5PIN反向SMT贴板CAD图纸

然而,几乎没有任何设计环境可以适应这些新的设计要求。当前的典型设计环境大都是面向设计后期,以电路板绘制为主要考虑因素。设计工具提供商现在开始着手应对这些新的设计挑战。但是设计工程师们需要一个全新的方法来解决设计中日益突出的高速设计问题,采用该方法,设计工程师在设计的早期就可以解决问题。
