通用防水Micro USB母座IPX7防水等级测试说明
发布者：admin 发布时间：2023-08-30 21:07:20
一.测试目的：

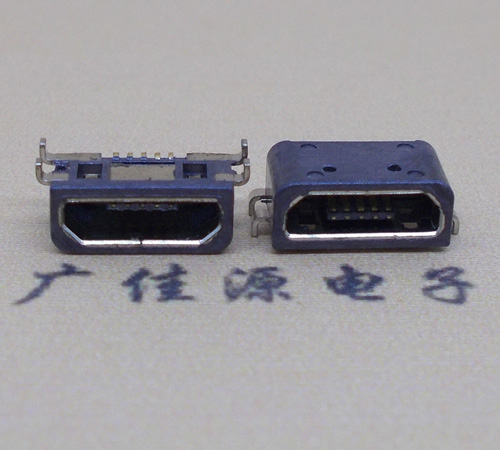

验证现有防水Micro USB母座接口是否可满足7级防水标准.
二.测试方法：
1.将产品放置气压测试治具中固定好，按启动键开始测试;测试中观察气压值的变化，气压设定值为25-50KPa(0.25-0.50KG)，保压时间为15S，气压值稳定，则OK;气压值不稳定，则NG。
2.将产品装入水压测试夹具中固定好，放入1米深防水测试桶中30分钟，产品尾部是否有积水或水珠。
注：标准测试方法IEC60529方法如下:
三.测试过程：
1.气压测试（100%全检）：
1.1 将装配OK 防水Micro USB母座接口样品，放置气压测试治具中，固定好。
1.2 放好产品后，按启动键开始测试;测试中观察气压值的变化，气压设定值为25-50KPa(0.25-0.5KG)，保压时间为15S，气压值稳定，无数值跳动，则OK;气压值不稳定，数值有明显跳动，则NG。
要求：1米深水压为：P=ρgh=1000*10*1=10Kpa 25~50kpa相当于2.5~5.0米深水压(防水规格要求为1米深水压,气压测试以25~50kpa为加严测试)
2.水压测试（共5PCS） ：
2.1 取经气压测试OK后的样品，装入水压测试夹具中。
2.2 夹好的治具沉入测试专用防水测试桶中，产品套防水胶圈的面与深度尺0点对齐.
2.3 30分钟后取出，观察防水夹具内部型腔及底板内部是否进水。
2.4 打开夹具，查看夹具底板内部，红色防水圈外围有部分水渍，圈内处于干燥状态。
查看测试样品，底部及四周为干燥状态。
四.测试结果：
根据以上测试结果判断，此产品完全可达IPX7级防水要求。
以上测试过程中：
1.气压测试：产品在25-50KPa（0.25-0.50KG)的气压中仍保持稳定，表明产品7级防水效果良好。
2.水压测试：产品在水中浸泡时间为30分钟，测试OK后又重新放入水中1小时，结果仍OK,充分表明产品7级防水效果良好。
IP等级测试详细说明（如下）：
P是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。IP是国际用来认定防护等级的代号Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。
防尘等级号码 防护程度 定义
0 无防护 无特殊的防护:
1 防止大于50mm之物体侵入 防止人体因不慎碰到灯具内部零件 防止直径大于50mm之物体侵入 ；
2 防止大于12mm之物体侵入 防止手指碰到内部零件；
3 防止大于2.5mm之物全侵入 防止直径大于2.5mm的工具，电线或物体侵入；
4 防止大于1.0mm之物体侵入 防止直径大于1.0的蚊蝇、昆虫或物体侵入；
5 防尘 无法完全防止灰尘侵入，但侵入灰尘量不会影响灯具正常运作；
6 防尘 完全防止灰尘侵入 防水等级 号码 防护程度 定义；
0 无防护 无特殊的防护
1 防止滴水侵入 防止垂直滴下之水滴；
2 倾斜15度时仍防止滴水侵入 当灯具倾斜15度时，仍可防止滴水；
3 防止喷射的水侵入 防止雨水、或垂直入夹角小于50度方向所喷射之水；
4 防止飞溅的水侵入 防止各方向飞溅而来的水侵入；
5 防止大浪的水侵入 防止大浪或喷水孔急速喷出的水侵入；
6 防止大浪的水侵入 灯具侵入水中在一定时间或水压的条件下，仍可确保灯具正常运作；
7 防止侵水的水侵入 灯具无期限的沉没水中在一定水压的条件下，及可确保灯具正常运作；
8 防止沉没的影响
IP（INTERNATIONAL PROTECTION）等级所依据的标准有：
1）由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草国际防护和防水试验标准：国际电工委员会标准IEC 529 – 598
2）国标GB 700 – 86
3）GB 4208等。
IP是国际用来认定防护等级的代号Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。
