几款常用USB 3.1 Type-C公母座规格尺寸
发布者：admin 发布时间：2023-08-30 21:07:20

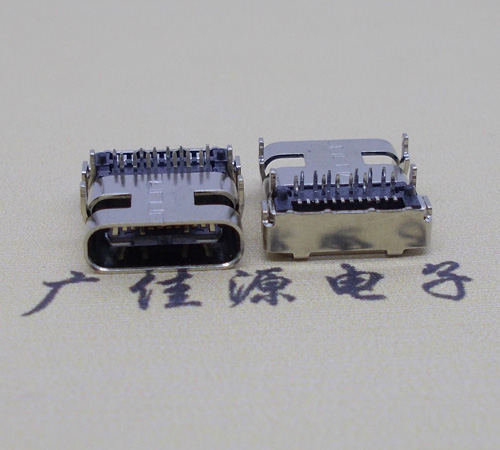

USB 3.1 Type-C母座端子前插后贴板成品,带柱外壳四脚插板,体长9.87MM/宽9.75MM,另一款规格尺寸加长型12MM,插拨次1万,24P端子前插DIP后贴SMT,新一代板上型价格,外形美观专业制造商USB 3.1 Type-C母头高品质连接器。
备注:
1.材质:
1.1胶芯：LCP+30%G.F UL94V-0
1.2端子：磷铜，T=0.12mm；镍底，镀金Xμ"
1.3外壳：不锈钢，T=0.30mm；表面镀镍100μ"
或亮锡100μ"
1.4接地片：不锈钢，T=0.10mm；
1.5卡片：不锈钢，T=0.15mm；
2.主要特性：
2.1额定电流：0.5A
2.2接触阻抗：30m|E MAX
2.3绝缘阻抗：100M|E MIN 250V DC
2.4耐压测试: 250V AC
2.5沾锡性：温度250±5℃，时间5±0.5s
2.6整体插入力：3.57kgf MAX
整体拔出力:1.02kgf MIN
2.7使用寿命：10000次
2.8工作温度：-30℃～+80℃

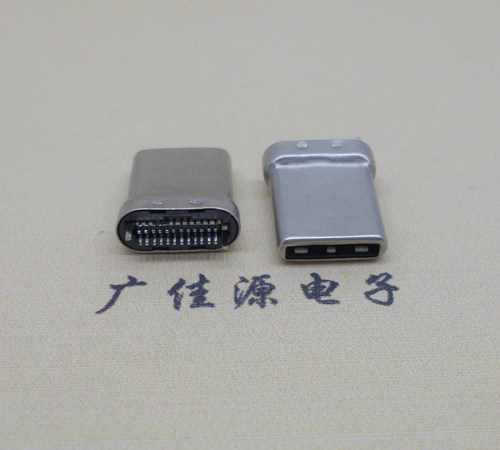

USB 3.1 Type-C公头铆合式/拉伸式组装半成品,体长11.85MM/宽8.68MM,正反插都可以,
以质量求生存的经营理念,以科学的管理模式,严格的品质要求为客户提供满意的产品,有需要了解实物图或者CAD图纸欢迎咨询,价格优势。
备注:
1.材质:
1.1胶芯：LCP+30%G.F UL94V-0
1.2端子：C5210，T=0.20mm；镍底，镀金
1.3外壳：不锈钢，T=0.15mm；表面镀镍
1.4卡钩：不锈钢，T=0.30mm；表面镀镍
1.5弹片：不锈钢，T=0.10mm
2.主要特性：
2.1额定电流：0.5A
2.2接触阻抗：30mΩ MAX
2.3绝缘阻抗：100MΩ MIN 250V DC
2.4耐压测试: 250V AC
2.5沾锡性：温度250±5℃
2.6整体插入力：3.57kgf MAX
整体拔出力:1.02kgf MIN
2.7使用寿命：10000次
2.8工作温度：-30℃～+80℃

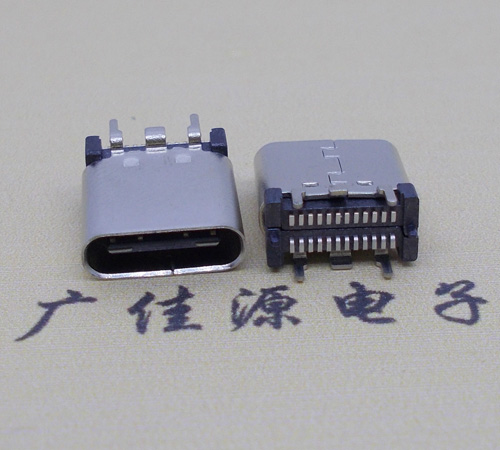

USB 3.1 Type-C短体母座,直立式180度端子SMT贴板带两个柱,体长10.5MM外壳镀镍,编带包装盘(高速贴片生产),产品广泛应用于玩具、家用电器、办公设备、手机数码、多媒体、车载等相关领域。
NOTES:
1.MATERIAL
MOLDING: LCP UL94 V-0
CONTACT:COPPER
GOLD PLATED 30u" Min ON CONTACT AREA,100u''
Min TIN (LEAD FREE) ON SOLDER AREA
SHELL: SUS304-H,T=0.30±0.03mm
50u" NICKEL PLATING OVER ALL.
SHILD:SUS304-H,T=0.12±0.03mm
2.MECHANICAL:
INSERTION: 5~20N
EXTRACTION: 8~20N.
DURABILITY: 10000 CYCLES
3.ELECTRICAL:
CURRENT: 5A MIN FOR VBUS
0.25A MIN FOR OTHER.
VOLTAGE: 5VAC MAX
WITHSTANDING VOLTAGE: 100V AC.
CONTACT RESISTANCE: 40mΩ MAX.
INSULATION RESISTANCE: 100MΩ MIN.
4.ENVIRONMENTAL
TEMPERATURE RANGE -55°C ~ +85°C

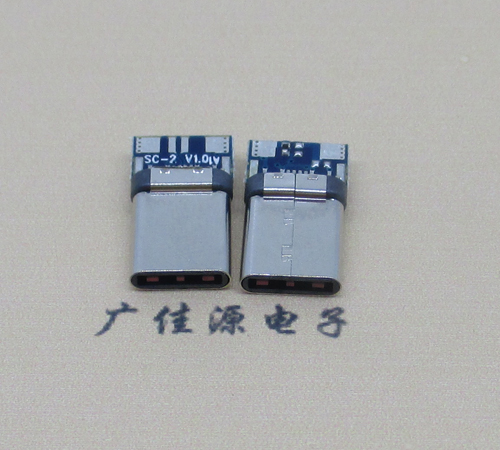

USB 3.1 Type-C正反插头转2.0/3.0/3.1PCB板可根据客户挑选定制,是一种最新插头,最新的USB协会规范,数据传输速度提升可至速度10Gbps,最大供电可达100W,目前有苹果手提电脑,谷歌手提电脑,诺基亚平板电脑,乐视手机在使用这个接头。

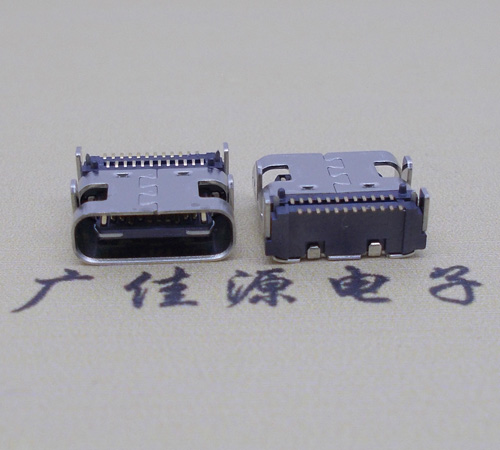

USB 3.1 Type-C母座24P全贴片带定位柱,外壳四脚插板,不分正反双面插,原料外表为黄铜镀雾锡,特色是易出产、商品尺度稳定、阻抗低,外观美观,耐高温,原料为磷铜,特色为弹性好、耐磨、触摸阻抗较低,外表进行镀金处理,商品耐磨及外观美丽,且信息传输速度快,原料为LCP料,特色为耐高温,高绝缘功能,使商品SMT时过260摄氏度高温而不变形、起泡,适用手机及数码类商品SMT制程。
USB 3.1 Type-C介绍：
1、超薄
更薄的机身需要更薄的端口，这也是USB-C横空出世的原因之一。USB-C端口长0.83厘米、宽0.26厘米。老式USB端口长1.4厘米、宽0.65厘米已经显得过时。这也意味着USB-C数据线的末端将是标准USB-A型数据线插头尺寸的三分之一。
2、无正反
像苹果的Lightning接口一样，USB-C端口正面和反面是相同的。也就是说无论你怎么插入这一端口都是正确的。用户不必担心传统USB端口所带来的正反问题。
3、快速
理论上，USB-C端口的最高传输速率为每秒10Gb。但是苹果表示新款MacBook的USB-C端口最高传输速率为5Gbps。最大输出电压为20伏，可以加快充电时间。 而USB-A型，到目前为止极限传输速率为5Gbps，输出电压为5伏。
4、多面手
新MacBook的USB-C型端口能够传输数据、进行充电也可以作为视频输出端口链接外部显示设备。唯一的疑问是苹果如何满足想要同时做这三件事的用户。
5、双向
USB Type-C不像老款USB端口，功率只能单向传输，USB-C型端口的功率传输是双向的，这意味着它可以拥有两种发送功率方式。所以，用户不仅可以用笔记本为移动设备充电，也可以利用其它设备或移动电源为笔记本充电。
6、后向兼容
USB-C可以与老的USB标准兼容，但用户需要额外购买适配器才能完成兼容。苹果公司表示不仅苹果官方会出售适配器，第三方公司也可以授权生产。
