生产厂家介绍Mini USB接口引脚定义

发布者:admin  发布时间:2014-07-09 16:22:18

Mini USB生产厂家介绍接口定义,方便厂家生产时分解端子信号接线。
接口类型A:通常在PC上出现
接口类型B:通常在USB设备上出现
Mini USB:数码相机和摄像机、手机充电接口、移动硬盘等设备经常使用
Image:USB Mini-A, B Plugs.PNG
Mini USB A、 B连接器及其触点(未按比例绘制)Mini USB连接器触点、触点、功能
1 VBUS (4.4–5.25 V)
2 D?
3 D+
4 ID
5 接地
其中id脚在otg功能中才使用。由于Mini USB接口分Mini-A、B和AB接口。如果你的系统仅仅是用做slave,那么就使用B接口,系统控制器会判断ID脚的电平判断是什么样的设备插入,如果是高平,则是B接头插入,此时系统就做主模式,如果ID为低,则是A接口插入,然后系统就会使用HNP对话协议来决定哪个做Master,哪个做slave。
Mini USB除了第4针外,其他接口功能皆与标准USB相同。第4针成为ID,在Mini-A上连接到第5针,在Mini-B可以悬空亦可连接到第5针.

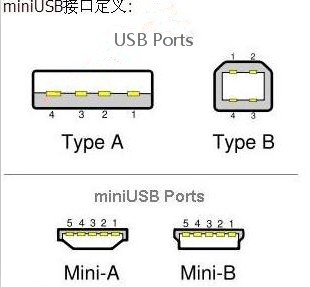

Mini USB接口定义

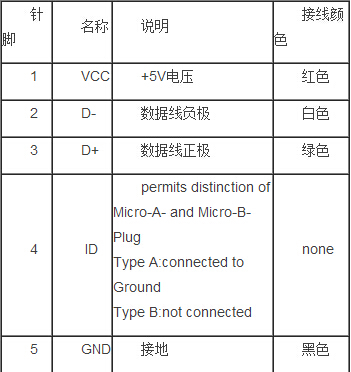

MiniUSB引脚定义:
MiniUSB引脚定义

Mini USB是USB 2.0标准的一个便携版本,比部分手机使用充电USB接口更小,Mini系列的独特之处是它们包含了不锈钢铜外壳,万次插拔不成问题。

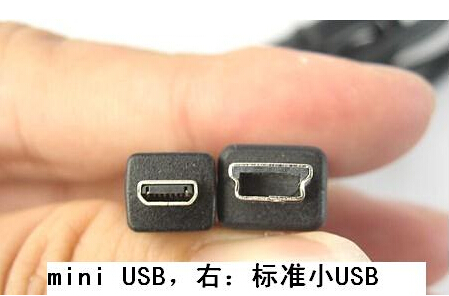

Mini USB图片和小USB
