深圳广佳源Micro USB 5P夹板公头引脚定义图和材质说明
发布者：admin 发布时间：2022-10-22 11:32:25
由于新产品出现，最近经常遇到新老客户咨询Micro USB 5P夹板公头引脚定义和材质问题，现深圳广佳源电子将简单上传以下Micro USB 5P夹板公头引脚定义图和材质说明，希望对各企业厂家有所帮助。
以上标明红色字体，第1根和第5根是充电,第2根和第3根是数据传输,第4根接地线,焊线脚位也可以按照工程自己设计板子来焊接。

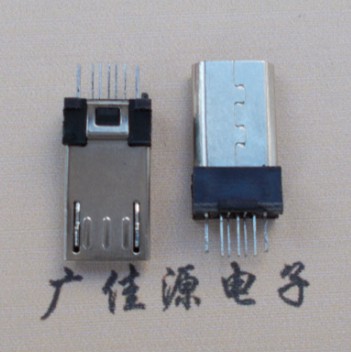

Micro USB夹板公头有很多款式，以下图片中是外露0.9mm带地脚，夹板0.8mm电路板，胶芯3.0mm，可定做外露0.7mm无地脚和单边地脚夹板带弹片式，焊线针位可定做长度0.32mm/0.25mm/0.2mm。
更详细资料可来电或者来邮，索取工程图纸以及相关产品参数。产品均符合SGS环保要求，根据客户要求材质可定做CPSIN测试，质量保证，交期稳定。
Micro USB公头产品说明:
1.铁壳材质: SPCC T=0.20
2.铁壳电镀镀镍，盐雾24H
3.端子65铜镀G/F金， T=0.20
4.地脚卡钩201不绣钢电镀，凸出高度0.50
5.塑胶主体： PBT UL94V-0
6.额定电流： 1.5A AC,DC
7.额定电压：50 AC, DC
8.温度范围： -40℃～+85℃
9.接触阻力： 30MΩ MAX
10.绝缘阻力： 100MΩ MIN
11.耐电压： 500 AC/Minute
12.插拔力测试： 5000次以上
以上详细信息由广佳源Micro USB接口工程技术，转载请注明本文地址：http://www.gjydz.com/html/article_142.html
