说说简易型几款type c6p防水连接器母座规格尺寸
发布者：admin 发布时间：2020-03-22 21:45:09
款式一规格简易型直立插贴片usb type c6pin防水连接器充电接头ipx67等级,外结构sus304R钢壳两脚1.1mm插板/两鱼叉脚贴片,外壳镀亚雾t50u/端子材质C5191R-EH镀金10u,胶料采用环保耐高温lcp胶芯舌头突出0.95mm/主体高度7.1mm,高导铜电源引脚6p单排贴smt,只支持充电功能,不具备数据传输功能,带红色硅胶防水圈详情规格书尺寸来质询PDF/CAD图纸/3D外形图。
type c6p防水连接器广泛应用于移动电源、家用电器、医疗器械、办公设备、仪表仪器、电动工具、包装机械、汽车电子等各种不同领域。例：自动售货机，游戏机，咖啡机，洗碗机，干燥机，清洗机，微波炉，中央水加热器，真空吸尘器，水泵，投影仪，工业自动化设备等。
款式二规格简易型半插半贴usb type c6pin防水母座连接器ipx67等级,外壳sus304两脚长0.65mm插板焊接,带两个钢定位柱/6p电源引脚端子材质c5191r-eh耐高温smt贴片/贴板,黑色胶芯突出0.95mm/带红色硅胶防水圈/插拔寿命10000次行业应用广阔,详情规格书尺寸来质询PDF/CAD图纸/3D外形图。
type c6p防水连接器广泛应用于小家电、单充电、剃须刀、家用电器、汽车用品、家居用品、厨卫用品、数码相机、小米充电宝、小型充电器、通讯器材、等数据传输线接口等设备。

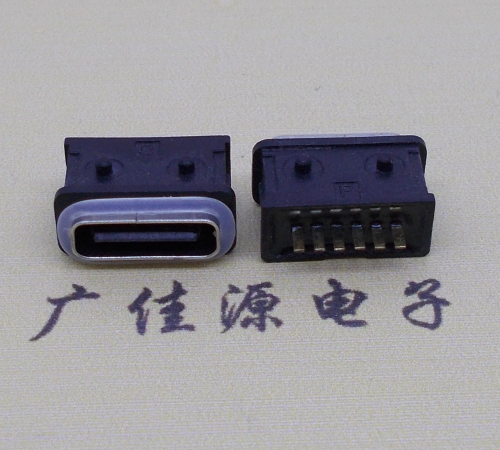

款式三规格简易型直立插板usb type c6pin防水母座连接器ipx67等级,带透明硅胶圈,H=5.85mm外露1.45mm放防水圈,旁边带两个柱子,内部高导铜引脚端子/SUS301钢壳/外结构LCP耐高温注塑成型充电接口。
type c6p防水连接器可应用于智能机、PC/平板、电视、可穿戴、车载、人工智能、机器视觉、机器人、无人机、高精尖武器、移动互联、家居，据悉，所有使用usb接口的地方都可由usb type c代替。
type c6p防水母座特性如下:
Note:
1.Material:
1.1 Housing: PA9T
1.2 Contact:C5191,t=0.20mm
1.3 Shell: Kirsite
2.ELECTRICAL:
2-1:CURUENT RATAING:
VBUS AND GND CONTACTS RATED AT 1.25A
PARALLELED FOR A TOTAL OF 5A;
2-2:INITIAL CONTACT RESISTANCE :40 MEGOHMS
2-3:DIEELECTRIC WITHSTANDING VOLTAGE:
100V AC MIN;
3:MECHANICAL CHARACTERISTICS:
3-1:MATING FORCE:5~20N
3-2:UNMATING FORCE:8~20N(INITIAL),
6~20N(AFTER 10000 CYCLES)
3-3:FREQUENCE: 200±50 CYCLES /HOUR,10000 CYCLES
3-4:OPERATING TEMPERATURE ;-40°~80°.
3-5:WATERPROOF:IPX67
type c6p防水母座规格尺寸结构:包括连接器外壳，塑胶组合块和金属边框/硅胶防水圈，连接器外壳与塑胶组合块之间拉伸连接，连接器外壳的左右两侧均设有相对位置设置的金属脚，连接器外壳设有插口，塑胶组合块包括上塑胶组合块和下塑胶组合块，上塑胶组合块连接在下塑胶组合块上；usb type c连接器接头，提高了产品的生产效率和产品良率，组装方便，生产效率高，产品强度性能优越，产品的一体式结构使连接口在产品插拔过程中更加方便、耐用，用简单的结构达到最好的强度和产品性能。
