说说主板新接口USB 3.1与Type-C揭秘

发布者:admin  发布时间:2016-10-13 18:26:15

自打去年苹果Macbook电脑采用了Type-C接口,这个可以正反插的小接口就火了起来。目前在Z170主板中和安卓手机上,Type-C接口已经成为标配。Type-C与USB 3.1是一对好基友,很多朋友对它们不太了解,今天我们就来介绍一下Type-C与USB 3.1。

Type-C接口

Type-C是USB接口的一种连接介面,不分正反两面均可插入,大小约为8.3mm×2.5mm,和其他介面一样支持USB标准的充电、数据传输、显 示输出等功能。Type-C由USB Implementers Forum制定,在2014年获得苹果、谷歌、英特尔、微软等厂商支持后开始普及。

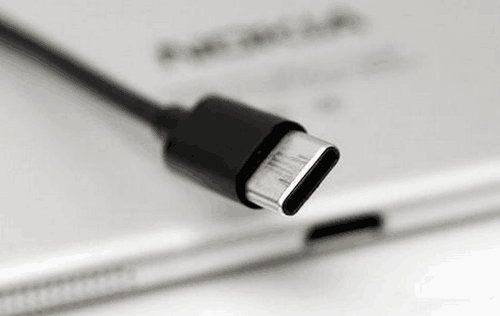

Type-C接口
                                        Type-C接口

Type-C接口几大特点

(1)音频

我们知道传统音频3.5mm音频接口是模音频拟信号,新款iphone发布取消了3.5mm耳机接口,转而用linghting接口传输音频,Type-C接口也不在话下,使用CDLA音频标准最大的特征,就是音频信号不像传统模拟信号耳机一样,在手机、音频播放器中做数字转模拟的信号转换,而是将手机内的所有数字信号传输至耳机,保证手机输出和耳机输入的数字信号相同,最大程度上减少了音质损耗。引领手机听音来到数字时代,这也彻底终结了3.5mm音频接口的生路。

(2)8K视频传输

新的USB-Type-C基于DisplayPort Alt Mode标准的早期认证程序正式发布。在新的技术开发过程中,产品通常在合规测试程序完成前准备寄送。然而一致性测试对于确保数据顺利地转出和用于对早期产品的良好体验来说十分关键。而Display Port 1.4版本可以很好地支持8K视频传输与显示。

视频电子标准组织VESA就联合USB-IF推出了“DisplayPort over USB-C”计划,这就让USB-C接口具备了DP视频传输功能,以后发展好了,估计能把DP接口及DP线都给取代了。

(3)Type C供电可达100W

USB3.0可以达到4.5w(0.9a/5v)供电,而Type C供电可是能达到100W的!单看数据,Type C意味着更快的充电速度!可事实并非如此。对于符合USB 3.1标准的Type-C来说是这样的。USB 3.1支持USB-PD(PowerDelivery)供电标准,最大供电功率可到100瓦,充电速度确实会有很大提升。

USB 3.1与Type-C区别

USB 3.1是基于USB的最新传输规范,新的USB 3.1介面将把频宽再翻倍,提升至10Gbps,同时值得注意的是,编码率也再度提升。USB 3.0为8b10b编码,也就是每传送10bit资料中,只有8bit是真实的资料,剩余的2bit是做为检查码,因此整个频宽会有高达20%(2/10)的损耗,而新的USB 3.1则是使用128b/132b编码,在132bit的资料中,只需使用4bit做为检查码,传输损耗率大幅下降为3%(4/132),所以USB 3.1不单只是提升频宽而已,连传输效率也增进不少。相比USB 2.0的5V/0.5A,USB 3.0提供了5V/0.9A电源。但人们任然希望更强的供电能力,于是USB 3.1(SuperSpeed+)将供电的最高允许标准提高到了20V/5A,供电100W。

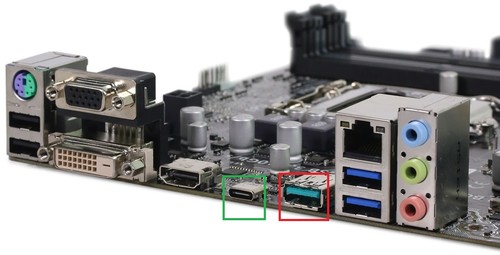

绿框是Type-C,红框是USB 3.1
                                     绿框是Type-C,红框是USB 3.1

新的USB 3.1介面将把频宽再翻倍,提升至10Gbps,同时值得注意的是,编码率也再度提升。USB 3.0为8b10b编码,也就是每传送10bit资料中,只有8bit是真实的资料,剩余的2bit是做为检查码,因此整个频宽会有高达20%(2/10)的损耗,而新的USB 3.1则是使用128b/132b编码,在132bit的资料中,只需使用4bit做为检查码,传输损耗率大幅下降为3%(4/132),所以USB 3.1不单只是提升频宽而已,连传输效率也增进不少。相比USB 2.0的5V/0.5A,USB 3.0提供了5V/0.9A电源。但人们任然希望更强的供电能力,于是USB 3.1(SuperSpeed+)将供电的最高允许标准提高到了20V/5A,供电100W。

简单的说,Type-C是一接口类型,而USB 3.1是最新的USB标准规范。USB 3.1与Type-C之间并没有绝对的关联。要知道有Type-C接口,未必就代表着其支持USB 3.1标准。而USB 3.1标准未必就一定是USB Type-C接口。在这一点上,请勿被不良厂商所骗。

来源:中关村在线,赵欢鑫
