解析五项特性USB 3.1 Type-C厂家,工程师更应当了解

发布者:admin  发布时间:2016-06-25 16:51:34

本文将为您简要介绍一下USB 3.1 Type-C。它有五项主要特性使USB 3.1 Type-C成为灵活、吸引到了众多粉丝、可扩展的接口,希望能有帮助。

供电

USB 3.1 Type-C接口默认的5V供电向后兼容之前的USB接口。不仅如此,全新的USB 3.1 Type-C接口包含4个引脚分别专门用于供电和接地。“USB供电规范(USB Power Delivery Specification )”可使USB 3.1 Type-C接口最高可支持20V的电压以及5A的电流。

对称的连接

USB 3.1 Type-C接口是对称的,所以它的插拔以及线缆方向正反皆可。插拔方向的解放解決了之前接口带来的主要烦恼。以前接口的种类预示着附属设备的功能 (Type-A接口用于主机,Type-B接口用于外部设备)。USB 3.1 Type-C接口可以接入两端中的任一端,而功能则由被接入的硬件定义。USB 3.1 Type-C线缆两端的接口是相同的,因此线缆的插拔得以简化。

带宽

USB Type-C支持USB 2.0、USB 3.1 Gen 1(SuperSpeed USB 5Gbps)和USB 3.1 Gen 2(SuperSpeed USB 10Gbps)数据速率。USB 2.0和 USB 3.1分别由单独的规范定义。SuperSpeed USB 差分信号对被分配在接口的两侧,因此以任一方向插入接口时均会使用到一组SuperSpeed USB信号传输连接。

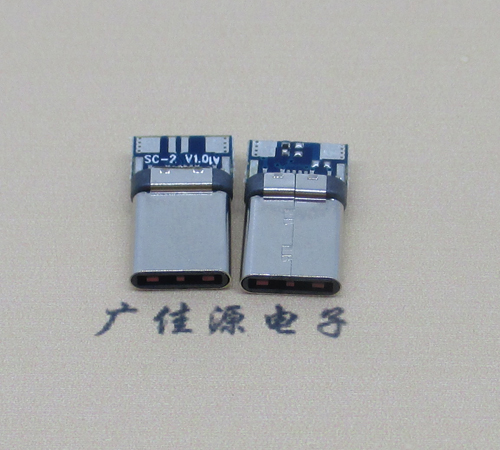

USB 3.1 Type-C公头转2.0PCB板
通道配置

USB 3.1 Type-C接口包含2个通道配置(Channel Configuration)信号引脚(CC1 & CC2),用于功能协商。上述信号确定接口插入方向,并用于协商接口上的供电功能、替代模式和外设模式。

非USB信号传输

USB 3.1 Type-C接口支持多种OEM产品定制模式,以扩展设备功能。图展示了USB 3.1 Type-C的引脚图。某些引脚可根据产品类型重新指派功能。当中黄色标注部分的引脚可通过全功能的USB 3.1 Type-C线缆进行重新配置。不仅如此,橙色标注部分的引脚也可被重新配置用于直连应用(Direct Connect Application)。

信号的重新分配是通过CC通道上的协商实现。接口可进入两种模式,外设模式和替代模式。要进入外设模式,CC通道上将进行简单的逻辑检测以确定需要哪种外设 模式。要进入替代模式,CC通道上将使用双相符号编码(Biphase Mark Code, BMC)进行双向通信以正确地设置链路。在这个协商过程中,两端的设备均需要在进行任何改变之前对信号的重新分配协商一致。所有的USB 3.1 Type-C接口均被要求在非替代模式或非外设模式下能够作为兼容USB的接口使用。
USB Type-C接口引脚图
USB 3.1 Type-C接口的全新优势:

正反皆可的插拔和线缆方向。

灵活和快速的充电,根据USB供电协议支持高达20V的电压和高达5A的电流。

设计用于支持可选的信号传输模式,如音频耳机和视频输出。

它的插头只要对准了插座,不管正面或是反面,都可以使用,不怕弄错方向,这是以往的USB接头做不到的。所用的方法并不稀奇,USB 3.1 Type C採用以多胜少的方法,在连接器裡面多加了一组接点,不论正面或者反面,都有对应的接点,所以就达到了这个目的。
