专供几款USB 3.1 Type-C公头母座特点及说明

发布者：admin  发布时间：2022-10-27 09:46:59

USB 3.1 Type-C公头母座产品特点：
Type-C接口插座端的尺寸和Micro USB接口类似，尺寸一样小，为8.25*2.4mm。
可承受插拔1万次反复插拔，其充电能力本身支持到15W，同时也支持USB Power Delivery规格，最高将支持到100W的供电能力。
超薄设计,迷你尺寸
Type C接口含有24pin端子,支持‘正反插‘功能(类似苹果lightning接口)。
数据传输速率可以达到USB 3.1 10Gbps。
USB 3.1插头 TYPE-C不分正反插 24P超薄公头(SGS) 新USB 3.1连接器TYPE-C 数据线正反插规范 Type-c 夹板OTG 接口 USB 3.1 Type-C 型 OTG公头正反插24P夹板 USB 3.1 C款 C-type插头 USB 3.1 C type 正反插24P公头 板端 USB 3.1 C型 TYPE 公头 夹板式24P插头，更可扩大适用于平板电脑、智能手机等轻薄型便携设备，因此格外受到市场期待。

USB 3.1 C/F(前贴后插,四脚4.4),H=1.63mm说明
NOTES:
1.MATERIAL:
HOUSING: THERMOPLASTIC,UL94V-0,COLOR:BLACK
CONTACT:COPPER ALLOY
SHELL:STAINLESS STEEL
GUARD:STAINLESS STEEL
SPING:STAINLESS STEEL
2.Finish:
CONTACT:30u" Au GOLD PLATING ON CONTACT AREA
         GOLD FLASH  PLATING ON SOLDERTAILS
         80u"Min Ni UNDERPLATING OVER ALL
SHELL:   50u"Min NiPLATING OVER ALL.
2.PRODUCT SPECIFICATION:
VOLATAGE RATING:100V AC
INSULATION RESISTANCE:100MΩ
CONTACT RESISTANCE:40mΩ
INSERT FORCE:5-20N Max.
EXTRACT FORCE:8-20N Min.
DURABILITY：10000 CYSLES

USCX-24FX-XNMX-03
1-G.P
2-RoHS
3-REACH
4-HF/无卤
A-全金1U"
I-全金3U"
J-全金5U"
K-全金10U"
L-全金15U"
M-全金20U"
N-全金30U"
K-黑色
W-白色
B-蓝色
1-卷带包装
2-PVC盒

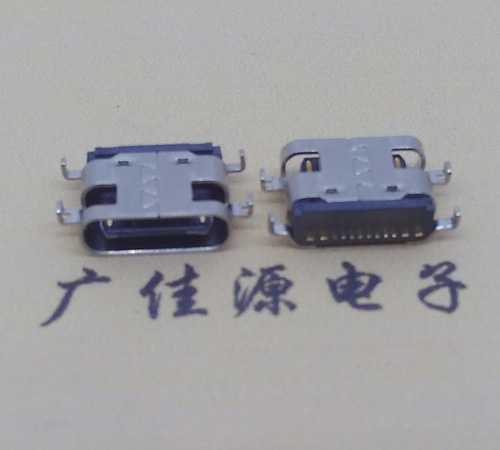

                            USB 3.1 Type-C16P沉板母座

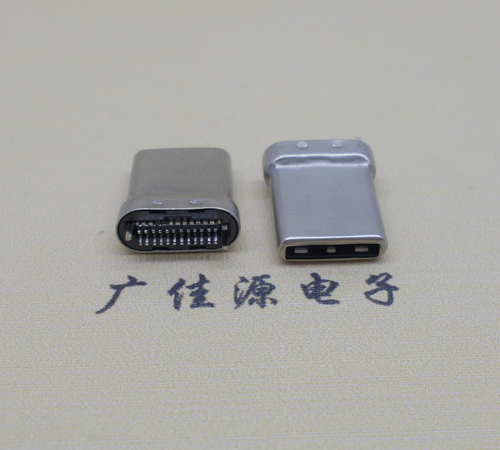

USB 3.1 TYPE C PLUG夹板式公头/插头(2.0/3.0/3.1版)转接头说明
MATERIAL(材料）:
1.HOUSING: LCP, GLASS FIBER FILLED, BK
     胶芯：LCP ,GLASS FIBER FILLED, 黑色
2.CONTACT: Phosphor Bronze (t=0.15mm).
     端子：C5210-EH T=0.15mm
3.GUARD PLATE:STAINLESS STEEL,T=0.10mm
         护板：不锈钢 T=0.10mm
4.SHIELD: STAINLESS STEEL (t=0.20mm).
    铁壳：不锈钢  (t=0.20mm)
FINISH(电镀）:
    CONTACT : 30u" GOLD  PLATING ON CONTACT AREA
              80u"~150u"  TIN(MATTE) PLATING ON SOLDERTAILS AREA
              50u"~100u"NICKEL UNDERPLATING OVER ALL
        端子：接触区先镀金30u",焊接区镀锡80~150u" MIN,镀镍底50u" ~100u"
       SHELL: PLATED NICKEL PLATING.
        铁壳：镀全镍50u" Min.
ELECTICAL(电气性能）:
1.CONTACT RESISTANCE : 40 Milliohm MAX.
             接触电阻：40 Milliohm MAX.
2.DIELECTRIC WITHSTANDING VOLTAGE: 100V AC AT SEA LEVEL
                           耐电压：100V AC AT SEA LEVEL
3.INSULATION RESISTANCE: 100 Megohms MIN.
               绝缘电阻：100 Megohms MIN
MECHANICAL(机械性能）:
1.MATING FORCE: 5-20N MAX.
        插入力：5-20N MAX.
2.UNMATING FORCE: 8-20N MIN.
          拔出力：8-20N MIN
3.DURABILITY:10000 CYCLES
        耐久：10000次
Marked"  "should be FAI DIM,
标记"  "是FAI尺寸
Marked"  "should be major Control and first inspection DIM.
标记"  "是首件检验尺寸

                                   USB 3.1 Type-C公头夹2.0/3.0/3.1PC板

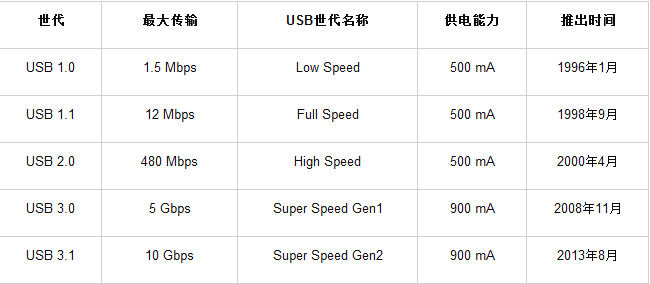

USB发展历史表

号称接口之王的USB，已经在电子业界立下无法取代的地位。相信没有人可以准确的说出全世界有存在多少USB端口。分析师说，估计每年至少有超过20亿个拥有USB端口的装置出货，这个数字可以说是相当惊人的。

回顾USB的发展史，USB 1.0规范于1996年刚确立时，其实难以吸引外围与装置制造商的青睐，因为USB 1.0规范只定义了1.5 Mbps的传输速度，在数据通信上难以实现使用者所需要的效率。而在当时的Fast SCSI，已经能支持到10 Mbps的范围。甚至当时另一热火的IEEE 1394a传输界面（苹果计算机称为Firewire），传输速度也高达400 Mbps。于是为了提升竞争力，英特尔在2000年的时候推出了USB 2.0 HS（High Speed），传输提高至480 Mbps。

USB在2008年公布了USB 3.0的规范，传输速度高达5 Gbps。到了USB 3.0的时代，被称为SS（Super Speed）。从推出至今，USB 3.0已经成为最普及的主流接口，充分的被运用在各式外接市场上，如：外接式硬盘、固态硬盘（SSD）、DVD播放器…等。

USB的重大变革─Type-C推出

面对其他高速接口的挑战，USB到了2013年也推出USB 3.1新规格，支持高达10 Gbps的传输速度，并更名为USB 3.1 Super Speed Gen 2，而原本支持 5 Gbps的USB 3.0则称为USB 3.1 Super Speed Gen 1。

Type-C规格于2014年8月公告，虽然被包含在USB 3.1的规格里，但是其实Type-C仍然有USB 2.0的规格。下列为Type C四大特点：

1. 较小的尺寸：在尺寸上与现有USB 2.0 Mirco-B相似。

2. 电源充电：Type-C将支持更高的电源充电能力。

3. 可扩展性：Type-C的设计将支持未来USB的性能。

4. 可用性：支持正反面都可插入，使用者将不再需要分辨正反面，更容易将接口插入。
