几款Micro USB 5pin公头/插头/公座/外露标准规格常用

发布者:admin  发布时间:2022-10-24 17:33:39

迈克/麦克Micro USB 5pin公头/插头/公座/夹板外露标准6.8mm规格,加长款标准外露9.0mm,不锈钢外壳镀镍,可根据客户要求卡勾背面带弹片或者不要,夹板型PC板0.8mm,产品均符合SGS环保要求,根据客户要求材质可定做CPSIN测试,质量保证,交期稳定,以下高清图片外露8.8mm/两边带接线地脚。

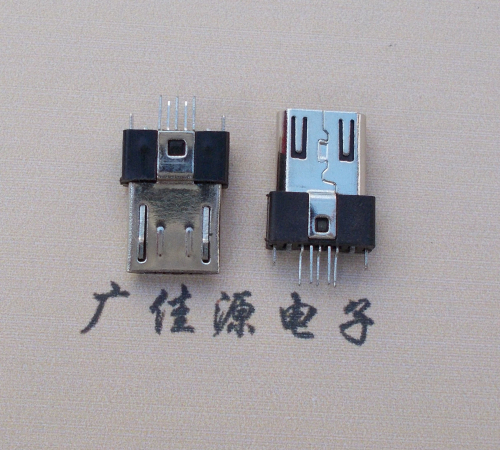

Micro USB插头
一.Micro USB 5pin夹板公头/插头/公座产品说明:
1.铁壳材质: SPCC  T=0.20
2.铁壳电镀镀镍,盐雾24H
3.端子65铜镀G/F金, T=0.20
4.地脚卡钩201不绣钢电镀,凸出高度0.50
5.塑胶主体: PBT UL94V-0
6.额定电流: 1.5A AC,DC
7.额定电压:50 AC, DC
8.温度范围: -40℃~+85℃
9.接触阻力: 30MΩ MAX
10.绝缘阻力: 100MΩ MIN
11.耐电压: 500 AC/Minute
12.插拔力测试:5000次以上

二.Micro USB 5pin夹板0.8/1.0mmPC板插头/公座,高品质单边接地线/带弹片外露6.8mm,正常引脚定义上1/3/5下2/4焊线,第1根和第5根是充电,第2根和第3根是数据传输,第5根是地线,焊线接法,工程可设计自己的板子选定,只供参考。

三.最新出炉Micro USB 5pin公座前五后四超短体10.5MM焊线标准外露6.8MM材质以下:

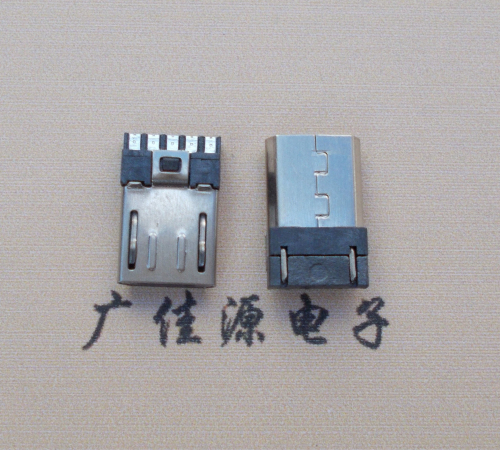

最新款超短MICRO插头10.5MM

NOTES:
1.ELECTRICAL CHARACTERISTICS:
1-1.VOLTAGE&CURRENT RATING:DC 30V MAX RATED
Current rating: 1.8A (Pin1,5) 1A(Pin2,3,4)
1-2.CONTACT RESISTANCE: 30m? MAX.
1-3.INSULATION RESISTANCE: 100M? MIN.
1-4.DIELECTRIC WITHSTAND: 500V AC for 1 MINUTE
1-5.OPERATING TEMPERATURE: -20°C~+85°C
2. MECHANICAL CHARACTERISTICS:
2-1.INSERT FORCE: 35N MAX.
2-2.WITHDRAW FORCE:10N2 MIN INITIAL.
    5N MIN AFTER 10000 CYCLES
3.LIFE TEST: 10000 CYCLES
4.PACKING: PE BAG
5.PRODUCT NO:
MR1404-1 1 0 1 3 3
1.HOUSING MATERIAL 1=LCP
1.HOUSING  1=BLACK
01.CONTACT PLATING 01=GOLD FLASH
3.Shell MATERIAL  3=SUS
3.PACKAGE TYPE  3=PE BAG

以上Micro USB接口目前常用于:三星智能手机,小型迷你USB电风扇,小小Q充电器,智能手机USB数据线公座,无纸传真机,路由器,小迷你USB音响,迈克USB移动U盘,液晶显示器,平板电脑,投影仪,等满足于热门数码设备应用。国行版:电信版SM-G9009D/移动版SM-G9008V/联通版SM-G9006V 港版、日韩版、欧美版等,支持即插即用热插拔,轻松享受数据高速传输带来的乐趣!
