生产厂家分解Micro USB连接器的分类结构用途

发布者:admin  发布时间:2014-09-15 22:22:40

Micro USB连接器的分类,90度DIP脚距有5.85/6.4/7.2MM插板式端子针SMT焊线加焊盘带定位柱,贴板式鱼叉脚带柱/焊点无焊点可挑选,180度直插立式全插板B型口,沉板式下沉有0.8/1.0/1.27/1.6MM无定位柱/前插后贴/四脚插板/四脚贴板。

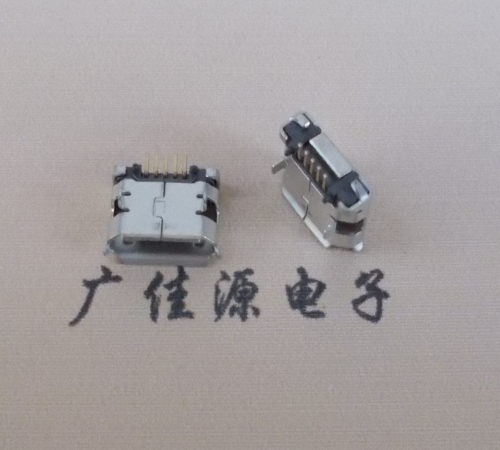

Micro USB卷口插板间距5.9mm有柱镀雾锡
Micro USB连接器的结构外壳黄铜、磷青铜来镀雾锡/镀镍,端子是磷/黄铜镀金15 “U”,盐雾测试24H,内部为LCP黑胶料,特点为耐高温/高绝缘性能,使产品SMT时过260摄氏度高温而不变形/起泡。

Micro USB电气特性:Electrical:
1.额定电压:Voltage Rating
            30V DC
2.接触阻抗:Contact Resistance
            30mΩ MAX
3.耐电压:Dielectric Withstanding Voltage:
          300 V AC for 1 min
4.绝缘阻抗:Insulation Resistance:
            100MΩ MIN
物理特性:Mechanical:
1.插拔力:Insertion andwithdrawal Force
          Insertion force: 3.75kgf (MAX)
          Withdrawal force: 1.02kgf (MIN)
2.端子保持力:Terminal Retention Force
              1.2kgf (MIN)

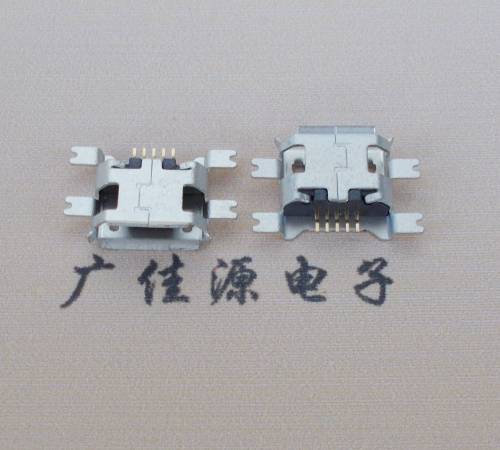

Micro USB 5PIN 沉板1.27mm肆脚全贴板
Micro USB连接器的用途随着电子工业的发展,很多电子工业名词也开始广泛的被人们所熟悉起来,而在众多的电子工业配件名词中,广泛地应用于电子设备当中,使得电子产品的生产、维修效率得以极大提高。由于大量采用Micro USB插拔式连接,其连接的可靠性、接触点电阻的大小对于产品的质量来说就越来越重要,因此必须对所采用的连接器的性能进行全面的了解,以便合理正确地使用。Micro USB连接器就是十分出名的一个。这种配件的应用范围十分广泛,而且功效很大,能够有效的帮助我们的生产和生活。

经过专业化的设计与生产方能取得好的成果。在专用的设备上,就能高效率的进行工作,让其更加灵活,生产的过程也是更加安全可靠,从而给我们日常的生活中,带来更多,更好的便利。
