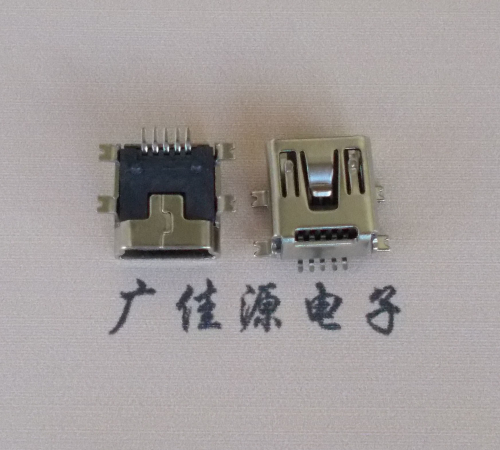

深圳广佳源Mini USB接口定义图,5Pin接口定义

发布者：admin  发布时间：2022-10-11 19:54:23

最近由于一些新客户对Mini USB接口定义图，不是很了解，现公司简单介绍Mini USB的接口定义如下：
1：VCC
2：D-
3：D+
4：id
5：GND
其中id脚在otg功能中才使用。由于Mini USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做slave，那么就使用B接口，在A接口中，ID脚悬空
如果是B接口，这个时候就需要使用ID脚了，
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)
如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做slave。

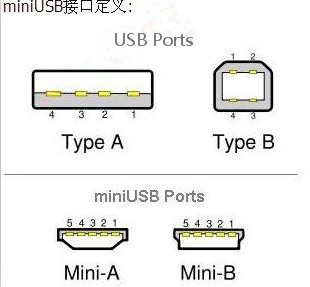

看到网络上有很多USB、Mini USB（迷你USB）接口的文章，里面有很多手工画的贴图要么不清楚，要么就是错误的（按照它的标法，插头都插不到插座里），考虑到USB连线和接口应用的广泛性，下面上传Mini USB接口定义，希望对各企业厂家有所帮助。

以上这些说明为广佳源技术人员总结的，仅供参考，如不明白之处请来电咨询，
